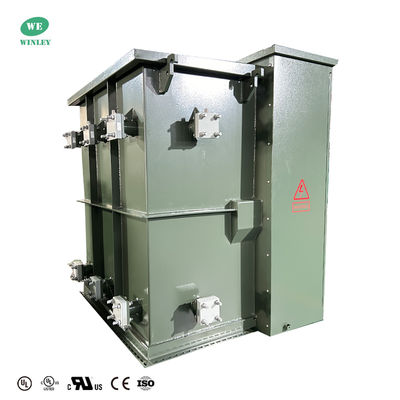

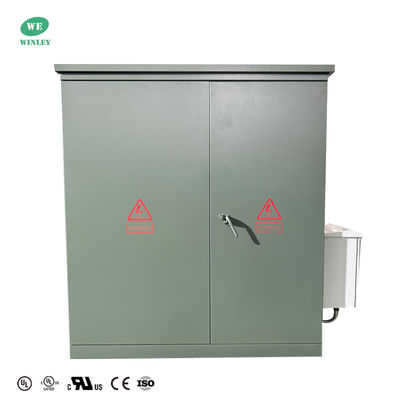

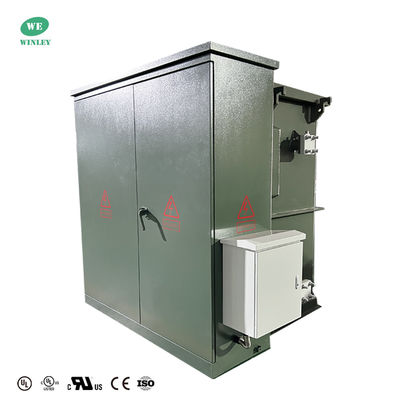

หม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดิน 3 เฟส สำหรับการจ่ายไฟแบบแช่น้ำมัน 3750Kva แบบลดแรงดัน 34500V ถึง 480Y ANSI IEEE DOE 2016  พร้อม UL/cUL Certified

หม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดินเป็นหม้อแปลงไฟฟ้าสำหรับการจ่ายไฟของสาธารณูปโภคที่ติดตั้งบนพื้นดิน ซึ่งมักจะอยู่ในตู้โลหะที่ล็อคได้ ตั้งอยู่บนแผ่นคอนกรีตขนาดเล็ก โดยทั่วไปแล้วจะผลิตในพิกัดกำลังไฟตั้งแต่ประมาณ 75 ถึงประมาณ 5000 kVa และมักจะมีฟิวส์และสวิตช์ในตัว ตู้ทั่วไปประกอบด้วยถังสำหรับเก็บชุดประกอบแกน/ขดลวดของหม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดินที่จุ่มอยู่ในน้ำมันหรือสิ่งที่คล้ายกัน และตู้สายไฟที่มีช่องใส่สายไฟแรงสูงและแรงต่ำสำหรับใส่บุชชิ่งแรงสูงและแรงต่ำของหม้อแปลงไฟฟ้าตามลำดับ เป็นต้น

ทำไมต้องเลือกเรา

• WINLEY ผลิตหม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดินสามเฟสครบวงจรที่มีกำลังไฟ 45kva-5500KVA และแรงดันไฟฟ้าสูงสุด 34.5KV ผลิตภัณฑ์เป็นไปตามหรือเกินกว่ามาตรฐานของ DOE 2016, IEEE/ANSI, CSA, IEC, NEMA ฯลฯ
• หม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดินสามเฟสที่ผลิตโดย WINLEY ได้รับการรับรอง UL/cUL (หมายเลขใบรับรอง: UL-US-2431836-0, UL-CA-2423202-0) และสามารถขอ UL (การอนุญาตจากพันธมิตร) ตามความต้องการของลูกค้า
• ผลิตภัณฑ์ของเราถูกส่งออกไปยังอเมริกาเหนือ อเมริกาใต้ ฟิลิปปินส์ และสถานที่อื่นๆ ในปริมาณมาก เรามีประสบการณ์มากมายในการออกแบบและการผลิต บริการหลังการขายที่เป็นมืออาชีพและเชื่อถือได้ และสามารถจัดส่งสินค้าได้อย่างรวดเร็วภายใน 7-35 วัน

หม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดินสามเฟส ข้อมูลหลัก

แบบร่างทางเทคนิค

โครงสร้างผลิตภัณฑ์

• การทำงาน 60 Hz
• อุณหภูมิเฉลี่ยของขดลวดเพิ่มขึ้น 65°C
• การจัดเรียงการป้อนแบบเรเดียลและแบบวนรอบ

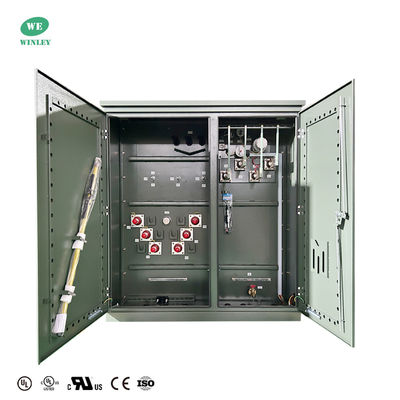

• ขั้วต่อ HV แบบ Dead และ Live Front
• HV BIL 45 – 150 kV (Dead Front) 200 kV (Live Front)
• LV BIL 30 – 60 kV
• การล็อคประตูแรงดันต่ำแบบสามจุด
• ประตูแรงดันสูง ซึ่งสามารถเปิดได้หลังจากเปิดประตูแรงดันต่ำเท่านั้น
• พาร์ติชั่นเหล็กแข็ง
• ถังหม้อแปลงไฟฟ้าเชื่อมจากฝาครอบถึงฐาน
• ป้ายชื่อถาวร
• การเติมท่อ NPT หนึ่งนิ้ว
• แผ่นดินของถัง ANSI
• วาล์วระบายและตัวอย่างขนาดหนึ่งนิ้ว
• วาล์วระบายแรงดันอัตโนมัติ (35 SCFM)
• ตัวเปลี่ยนแท็ปพร้อมแท็ปความจุเต็ม (2) 2.5% เหนือและต่ำกว่าค่าปกติ
• ช่องมือขนาด 10”x18” (หรือ 14”x25”) หนึ่งช่องในฝาครอบถังหม้อแปลงไฟฟ้า
• ทาสีเขียวมะกอก (Munsell 7GY 3.29/1.5)
• ออกแบบ ผลิต และทดสอบตามมาตรฐาน ANSI ล่าสุด

การทดสอบจากโรงงาน

• การทดสอบความต้านทานของขดลวด
• การทดสอบความต้านทานฉนวน
• การทดสอบข้อผิดพลาดอัตราส่วนแรงดันไฟฟ้า
• การทดสอบอิมพีแดนซ์ไฟฟ้าลัดวงจร
• การทดสอบการสูญเสียขณะไม่มีโหลด (วัตต์)
• การทดสอบการสูญเสียขณะมีโหลด (วัตต์)
• การทดสอบแรงดันไฟฟ้าทนทานแบบเหนี่ยวนำ
• การทดสอบแรงดันไฟฟ้าทนทานจากแหล่งจ่ายแยก
• การทดสอบความสมบูรณ์ของแรงดัน

ข้อมูลจำเพาะ

กระบวนการผลิต

คำถามที่พบบ่อย

1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่

ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ

2. ถาม: ระยะเวลารอคอยสินค้านานเท่าใด

ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน

3. ถาม: การรับประกันนานเท่าใด

ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากคุณต้องการ

4. ถาม: มี OEM/ODM หรือไม่

ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้า

บริการที่กำหนดเอง:

ก. สีที่กำหนดเองและฟังก์ชันพิเศษ

ข. กล่องที่กำหนดเอง

ค. พิมพ์โลโก้ของลูกค้า

ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นจะต้องได้รับการยืนยันก่อนการผลิต

5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร

ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามข้อกำหนดอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ แต่ละกระบวนการมีผู้สอนด้านเทคนิค ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสิ้น
