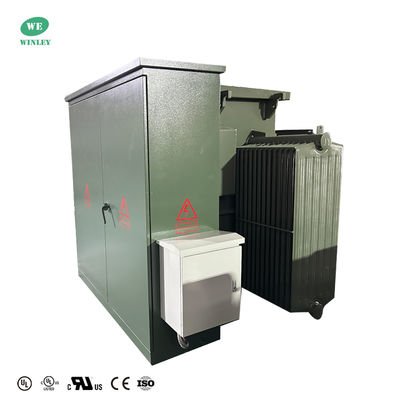

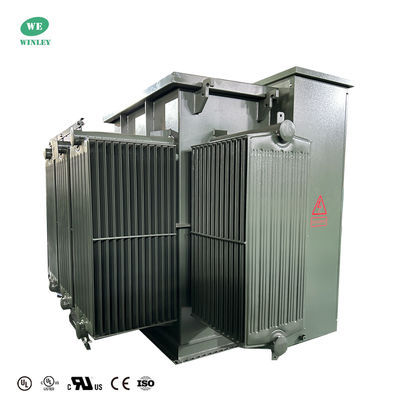

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาขนาด 2500 kVA สามเฟส แช่น้ำมัน 34.5KV มาตรฐาน ANSI IEEE

คำจำกัดความ

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาสามเฟสเป็นหม้อแปลงไฟฟ้าชนิดแช่น้ำมันที่ออกแบบมาสำหรับใช้งานภายนอกอาคาร รวมเอาแกนหม้อแปลง ขดลวด สวิตช์โหลดแรงดันสูง ฟิวส์ และอุปกรณ์เสริมอื่นๆ ไว้ในตู้ปิดผนึก มีทั้งแบบ Live Front และ Dead Front เหมาะสำหรับการใช้งานแบบ Loop Feed และ Radial Feed ออกแบบมาสำหรับการติดตั้งโดยตรงบนพื้นดินโดยไม่ต้องมีตู้ป้องกันเพิ่มเติม

ความสามารถในการออกแบบ

• กำลังไฟฟ้า: 75 kVA—5500 kVA
• แรงดันไฟฟ้าปฐมภูมิ: 34.5KV, 24.94KV, 13.8KV, 13.2KV, 12.47KV, 4.16KV
• แรงดันไฟฟ้าทุติยภูมิ: 690Y/400, 480Y/277, 208Y/120, 240Y/120
• ประเภทการป้อน: Loop feed, Radial feed
• มาตรฐาน: IEEE/ANSI(C57.12.34), CSA(C227.4 & C227.5), IEC, DOE 2016, NEMA

ทำไมต้องเลือกเรา

• WINLEY ผลิตหม้อแปลงไฟฟ้าแบบติดตั้งบนเสาสามเฟสครบวงจร มีกำลังไฟฟ้าตั้งแต่ 45kva-5500KVA และแรงดันไฟฟ้าสูงสุดถึง 34.5KV ผลิตภัณฑ์เป็นไปตามหรือสูงกว่ามาตรฐาน DOE 2016, IEEE/ANSI, CSA, IEC, NEMA ฯลฯ
• หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาสามเฟสที่ผลิตโดย WINLEY ได้รับการรับรอง UL/cUL (หมายเลขใบรับรอง: UL-US-2431836-0, UL-CA-2423202-0) และสามารถขอ UL (การอนุญาตจากพันธมิตร) ได้ตามความต้องการของลูกค้า
• ผลิตภัณฑ์ของเราถูกส่งออกไปยังอเมริกาเหนือ อเมริกาใต้ ฟิลิปปินส์ และสถานที่อื่นๆ ในปริมาณมาก เรามีประสบการณ์มากมายในการออกแบบและการผลิต บริการหลังการขายที่เป็นมืออาชีพและเชื่อถือได้ และสามารถจัดส่งสินค้าได้อย่างรวดเร็วภายใน 7-35 วัน

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาสามเฟส ข้อมูลหลัก

แบบแปลนทางเทคนิค

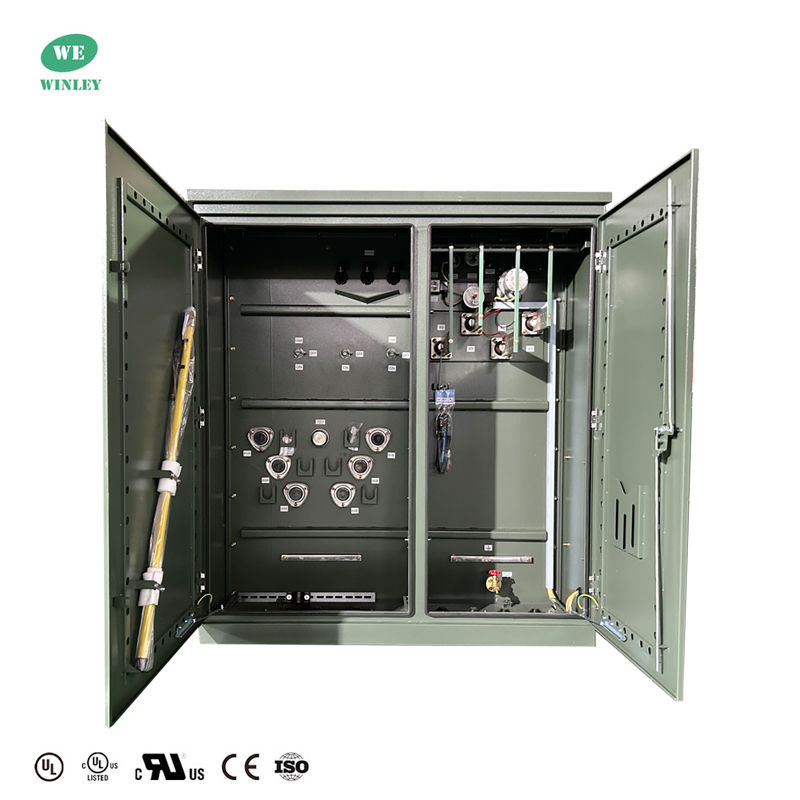

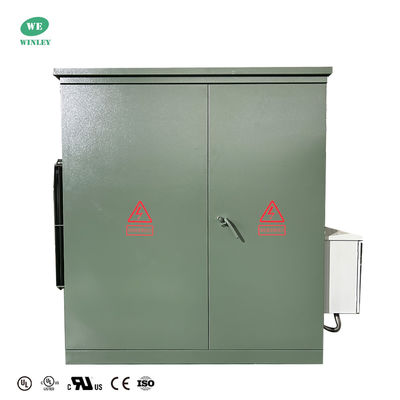

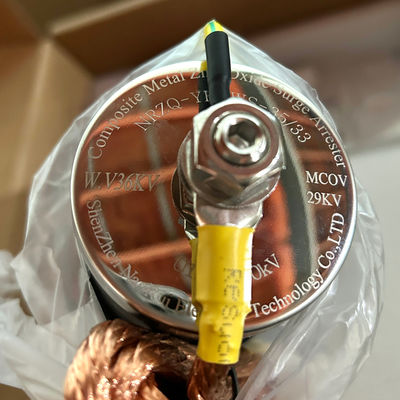

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาขนาด 2.5 MVA ให้พลังงานสามเฟสที่เชื่อถือได้ด้วยแรงดันไฟฟ้าปฐมภูมิ 34,500V delta และแรงดันไฟฟ้าทุติยภูมิ 480Y/277V wye มีขดลวดทองแดง แกนเหล็ก และของเหลวฉนวนเอสเทอร์ธรรมชาติเพื่อประสิทธิภาพสูง (99.40%) และเป็นมิตรกับสิ่งแวดล้อม ติดตั้งในตู้ NEMA 3R ที่ทนต่อสภาพอากาศพร้อมประตูที่ป้องกันการงัดแงะ รวมถึงตัวเปลี่ยนแท็ป 5 ตำแหน่ง อุปกรณ์ป้องกันไฟกระชาก และการป้องกันกระแสเกิน ระบายความร้อนด้วยตัวเองและติดตั้งบนเสาพร้อมช่องทางเดินสายใต้ดิน เพื่อให้มั่นใจถึงการกระจายพลังงานที่ปลอดภัยและมีประสิทธิภาพ

ประสิทธิภาพ

1) โครงสร้างมีขนาดกะทัดรัดและสมเหตุสมผล และมีขนาดเล็ก ซึ่งมีขนาดเพียงประมาณหนึ่งในสามของหม้อแปลงไฟฟ้าแบบกล่องสไตล์ยุโรปที่มีกำลังไฟฟ้าเท่ากัน
2) โครงสร้างปิดผนึกและฉนวนอย่างสมบูรณ์ ไม่จำเป็นต้องติดตั้งสิ่งกีดขวางด้านความปลอดภัย และรับประกันความปลอดภัยส่วนบุคคลได้อย่างน่าเชื่อถือ
3) มีรูปแบบการจ่ายไฟที่หลากหลายให้ผู้ใช้เลือก ซึ่งสามารถใช้การจ่ายไฟแบบเทอร์มินอลและตระหนักถึงเครือข่ายวงแหวนหรือการจ่ายไฟแบบคู่
4) ใช้หม้อแปลงไฟฟ้าแช่น้ำมัน S11 ซึ่งมีการสูญเสียน้อย อุณหภูมิเพิ่มขึ้นต่ำ และความสามารถในการโอเวอร์โหลดสูง
5) ใช้ฟิวส์คู่ (ฟิวส์ป้องกันสำรอง + ฟิวส์แบบเสียบ) สำหรับการป้องกัน และฟิวส์แบบเสียบมีลักษณะเฉพาะของความไวต่อกระแสและอุณหภูมิ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและเชื่อถือได้ของผลิตภัณฑ์
6) ขั้วต่อสายเคเบิล 200A สามารถเสียบและถอดออกได้ภายใต้โหลด และสามารถใช้งานเป็นสวิตช์โหลดในกรณีฉุกเฉิน นอกจากนี้ยังมีลักษณะเฉพาะของสวิตช์แยก
7) ขดลวดใช้การเชื่อมต่อ Dyn11 และแกนเหล็กใช้โครงสร้างสี่คอลัมน์สามเฟส เพื่อให้ผลิตภัณฑ์สามารถทำงานภายใต้โหลดที่ไม่สมมาตรใดๆ และจุดศูนย์กลางไม่ลอย แรงดันไฟฟ้าคงที่ คุณภาพการจ่ายไฟสูง ตู้ร้อน เสียงรบกวนต่ำ และประสิทธิภาพการป้องกันฟ้าผ่าดี ；
8) ตู้ใช้การออกแบบป้องกันการกัดกร่อนและการเคลือบสีพิเศษ สวยงามและแปลกใหม่ เหมาะสำหรับสภาพแวดล้อมต่างๆ และบรรลุผลในการตกแต่งเมือง

ข้อมูลจำเพาะ

กระบวนการผลิต

คำถามที่พบบ่อย

1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่

ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ

2. ถาม: ระยะเวลาในการจัดส่งคืออะไร

ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน

3. ถาม: การรับประกันนานแค่ไหน

ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคหากคุณต้องการ

4. ถาม: มี OEM/ODM หรือไม่

ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้า

บริการที่กำหนดเอง:

ก. สีที่กำหนดเองและฟังก์ชันพิเศษ

ข. กล่องที่กำหนดเอง

ค. พิมพ์โลโก้ของลูกค้า

ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นจะต้องได้รับการยืนยันก่อนการผลิต

5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร

ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามผลิตภัณฑ์อย่างเคร่งครัดตามแบบ ผู้สอนด้านเทคนิคในแต่ละกระบวนการ ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
