| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | S-3000/35 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

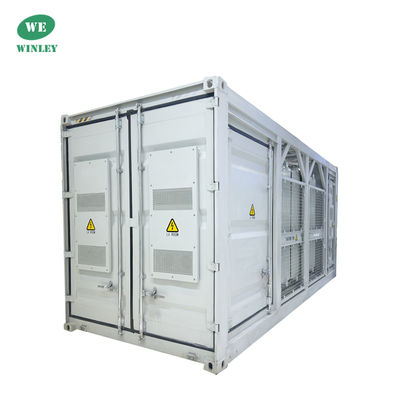

สถานีแปลงสมาธิแบบถัง สายประเภท Intelligent Integrated Box สถานีไฟฟ้าแบบ step-up 800V ถึง 35KV
สรุป
เปลี่ยนแปลงพลังงาน LV AC จากอินเวอร์เตอร์พลังแสงอาทิตย์ เป็นพลังงาน AC ความดันเฉลี่ย (MV) เพื่อการบูรณาการในเครือข่ายการออกแบบที่คอมแพคต์ที่มีการป้องกันที่แข็งแกร่ง รับประกันการขนส่งทางทะเล/ทางบกที่เรียบร้อย.
ข้อมูลหลัก
| พลังงาน AC | 3000 kVA | |
| ความดันไฟเข้าระดับ | 800 วอลต์ | |
| สวิทช์หลัก LV | ACB / MCCB | |
| ความดันออกระดับ | 11 kV, 15 kV, 20 kV, 22 kV, 30 kV, 33 kV, 35 kV | |
| ความถี่ | 50 Hz/60 Hz | |
| ประเภทของเครื่องแปลง | น้ํามันท่วม | |
| ประเภทการทําความเย็นของแปลง | ONAN | |
| เครื่องปรับแปลง | ± 2 x 2.5% | |
| ประเภทน้ํามันแปลง | น้ํามันแร่ (ไม่มี PCB) | |
| กลุ่มเวกเตอร์แปลง | Dy11-y11 | |
| อัตราการประสิทธิภาพสูงสุดของแปลง | ระดับ 1 หรือระดับ 2 ตาม EN 50588-1 | |
| ประเภท RMU | SF6 ก๊าซแยก | |
| หน่วยคุ้มกันแตรนฟอร์ม RMU | หน่วยตัดวงจร MV | |
| RMU Cable เข้า / ออกหน่วย | หน่วยสายเคเบิลตรงหรือหน่วยสวิทช์ตัดภาระของสายเคเบิล | |
| เครื่องแปลงช่วย | เครื่องแปลงแบบแห้ง 5 kVA Dyn11 | |
| ความดันออกของเครื่องแปลงช่วย | 400 / 230 Vac หรือ 220 / 127 Vac | |
| ติดตามและคุ้มครองทรานฟอร์ม | ระดับน้ํามัน อุณหภูมิน้ํามัน ความดันน้ํามัน และ Buchholz | |
| ระดับการป้องกันห้อง MV & LV | IP 54 | |
| การจัดหมวดหมู่ความผิดพลาดด้านในของ YBS | IAC A 20 kA 1s | |
| การป้องกัน MV Relay | 50/51, 50N/51N | |
| LV การป้องกันความดันเกิน | ประเภท I+II | |
| ป้องกันแมลง | C5 ขนาดกลาง ตามมาตรฐาน ISO 12944 | |
| ขนาด (W x H x D) | 6,058 x 2,896 x 2,438 มิลลิเมตร (20 ′′ ถัง HC) | |
| น้ําหนัก | < 22 t | |
| ระยะอุณหภูมิการทํางาน | -25°C ~ 60°C 4 (-13°F ~ 140°F) | |
| ความชุ่มชื้น | 0% ~ 95% | |
| การเชื่อมต่อ MV-LV AC | มีสายไฟและทดสอบก่อน ไม่มีสายไฟภายในในสถานที่ | |
| LV & MV ห้องเย็น | การปรับปรุงความเย็นแบบสมาร์ท โดยไม่ต้องใช้ Air-cross เพื่อการใช้งานได้สูงขึ้น | |
| การสื่อสาร | Modbus-RTU | |
| มาตรฐานที่ใช้ | IEC 62271-202, EN 50588-1, IEC 60076, IEC 62271-200, IEC 61439-1 | |
ภาพวาดทางเทคนิค
ข้อดีสําคัญ:
การใช้งาน
คุณสมบัติ ของ วินลี
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
