| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | D-25/12.47 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

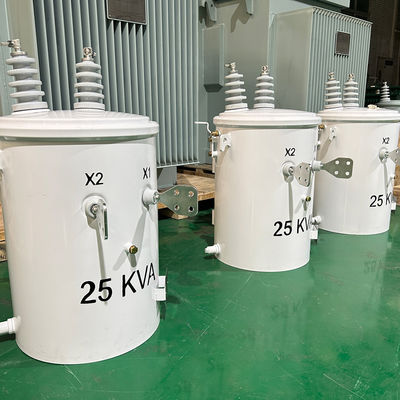

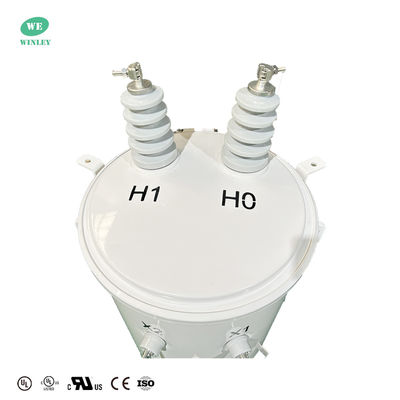

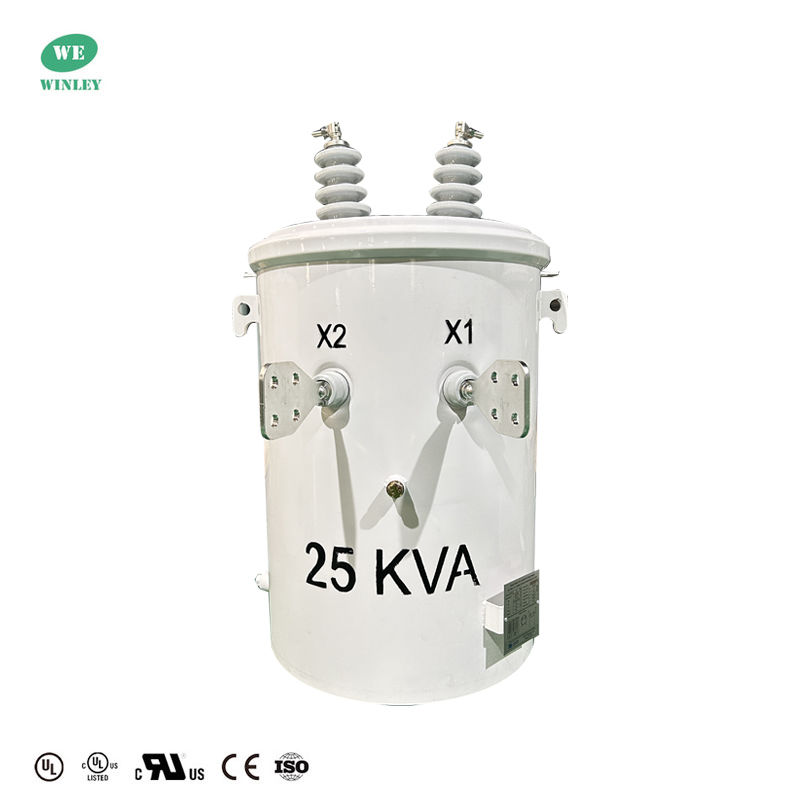

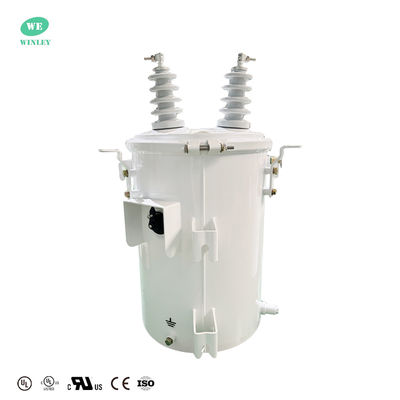

การรับรอง UL 25 Kva หม้อแปลงไฟฟ้าแบบติดตั้งบนเสา เฟสเดียว สำหรับการจ่ายไฟเหนือศีรษะ หม้อแปลงแช่น้ำมัน 12470V ถึง 480V ANSI IEEE
หม้อแปลงไฟฟ้าสำหรับการจ่ายไฟเหนือศีรษะแบบเฟสเดียวขนาด 25 KVA นี้บรรจุของเหลวและติดตั้งบนเสาเพื่อการจ่ายไฟที่เชื่อถือได้ ทำงานที่แรงดันไฟฟ้าหลัก 12,470/7,200 V พร้อมเอาต์พุตทุติยภูมิ 277/480 V หม้อแปลงไฟฟ้านี้มีตัวเปลี่ยนแท็ปภายนอก 5 ตำแหน่ง ฉนวนคลาส E ที่ได้รับการจัดอันดับถึง 120°C และขดลวดทองแดงพร้อมน้ำมัน FR-3 ที่ไม่ใช่ PCB ระบายความร้อนด้วยตัวเอง (KNAN) มีถังเหล็กเคลือบที่ทนทาน และผิวเคลือบอีพ็อกซีที่ทนต่อสภาพอากาศ ออกแบบมาเพื่อให้เป็นไปตามมาตรฐาน DOE 2016 และ ANSI/IEEE
ทำไมต้องเลือกเรา
1. หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาที่ผลิตโดย WINLEY ได้รับการรับรอง UL/cUL โดยมีกำลังไฟพิกัดตั้งแต่ 10 kVA ถึง 333 kVA ผลิตภัณฑ์เป็นไปตามหรือเกินกว่ามาตรฐาน ANSI, IEEE, CSA, IEC60076 และมาตรฐานอื่นๆ
2. ด้วยการออกแบบไฟฟ้าที่เหมาะสมที่สุด ผลิตภัณฑ์ของเรามีความปลอดภัย มั่นคง และมีประสิทธิภาพ ช่วยให้คุณประหยัดค่าใช้จ่ายในการดำเนินงาน
3. ผลิตภัณฑ์ของเราถูกส่งออกไปยังอเมริกาเหนือ อเมริกากลางและอเมริกาใต้ เอเชียตะวันออกเฉียงใต้ และตลาดอื่นๆ ในปริมาณมาก เรามีประสบการณ์มากมายและสามารถให้การสนับสนุนและบริการทางเทคนิคที่ครอบคลุม
ข้อมูลหลัก
| ประเภทหม้อแปลง | หม้อแปลงไฟฟ้าสำหรับการจ่ายไฟเหนือศีรษะ, ประเภททั่วไป |
| เฟส | เฟสเดียว |
| ความจุ | 25 KVA |
| แรงดันไฟฟ้าหลัก | 12470GrdY/7200 |
| แรงดันไฟฟ้าทุติยภูมิ | 277/480V |
| ความถี่ | 60 Hz |
| อุณหภูมิที่เพิ่มขึ้น | 65°C |
| พิกัดฉนวน | ฉนวนคลาส E - 120°C, 248°F |
| คลาสการระบายความร้อน | KNAN; ระบายความร้อนด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน ANSI/IEEE |
| วัสดุขดลวด | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม | 40°C |
| ระดับเสียง | 48 dBA |
| พิกัด | เป็นไปตาม/เกินกว่าพิกัดประสิทธิภาพ DOE 2016 |
แบบร่าง
คุณสมบัติมาตรฐาน
งานฝีมือหลักของหม้อแปลงไฟฟ้าแบบติดตั้งบนเสา
1. การออกแบบวงจรแม่เหล็ก
รูปร่าง ขนาด ฮิสเทอรีซิส และการสูญเสียกระแสวนของแกนเหล็กเป็นปัจจัยสำคัญที่ต้องพิจารณา การออกแบบวงจรแม่เหล็กอย่างเหมาะสมสามารถนำไปสู่การส่งผ่านพลังงานที่มีประสิทธิภาพและลดการสูญเสีย
2. การออกแบบขดลวด
ปัจจัยต่างๆ เช่น จำนวนรอบ วัสดุลวด ฉนวนระหว่างชั้น และวิธีการเดินสาย ควรนำมาพิจารณาในระหว่างกระบวนการออกแบบ ด้วยการใช้การออกแบบขดลวดที่วางแผนไว้อย่างดี หม้อแปลงไฟฟ้าสามารถบรรลุความสามารถในการรับน้ำหนักและความน่าเชื่อถือที่มากขึ้น
3. การเลือกวัสดุฉนวน
การเลือกวัสดุฉนวนที่เหมาะสมเป็นสิ่งสำคัญยิ่งเพื่อให้มั่นใจในความปลอดภัยและอายุการใช้งานที่ยาวนาน จำเป็นอย่างยิ่งที่จะต้องเลือกใช้วัสดุฉนวนที่ให้ประสิทธิภาพฉนวนที่ดีเยี่ยม ทนต่ออุณหภูมิสูง ทนต่อการแตกตัวของอาร์ก และทนต่อความชื้น
4. การเติมน้ำมันสุญญากาศ
หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาเฟสเดียวมักใช้วิธีการเติมน้ำมันสุญญากาศ ซึ่งเกี่ยวข้องกับการบำบัดชิปหม้อแปลงไฟฟ้าด้วยสุญญากาศ ฉีดน้ำมันฉนวน กำจัดฟองอากาศ และปิดผนึกหม้อแปลงไฟฟ้า กระบวนการเติมน้ำมันสุญญากาศมีประโยชน์เนื่องจากช่วยเพิ่มประสิทธิภาพของฉนวนและความเสถียรทางความร้อนของหม้อแปลงไฟฟ้า ซึ่งนำไปสู่การยืดอายุการใช้งาน
5. การอบชุบด้วยความร้อน
คุณสมบัติทางกลและความแข็งแรงของหม้อแปลงไฟฟ้าสามารถเพิ่มขึ้นได้ด้วยการอบชุบด้วยความร้อน กระบวนการนี้จะเปลี่ยนโครงสร้างองค์กรของวัสดุ เพิ่มความแข็งและความทนทานต่อการสึกหรอในขณะที่ลดความเครียดและการเสียรูป
ข้อมูลจำเพาะ
| หม้อแปลงแช่น้ำมันเฟสเดียว 10kva-333kva | ||||||
| ความจุพิกัด(kVA) | สูง | แรงดันไฟฟ้าต่ำ(v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อิมพีแดนซ์ไฟฟ้าลัดวงจร(%) | ประสิทธิภาพ |
| แรงดันไฟฟ้า(v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||

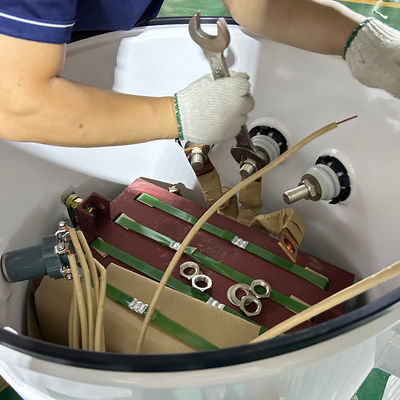

กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลารอคอยสินค้านานเท่าใด
ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน
3. ถาม: การรับประกันนานแค่ไหน
ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคหากคุณต้องการ
4. ถาม: มี OEM/ODM หรือไม่
ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้า
บริการที่กำหนดเอง:
ก. สีที่กำหนดเองและฟังก์ชันพิเศษ
ข. กล่องที่กำหนดเอง
ค. พิมพ์โลโก้ของลูกค้า
ง. แนวคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นจะต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องทำผลิตภัณฑ์ตามแบบอย่างเคร่งครัด ผู้สอนด้านเทคนิคในแต่ละกระบวนการ ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
|
