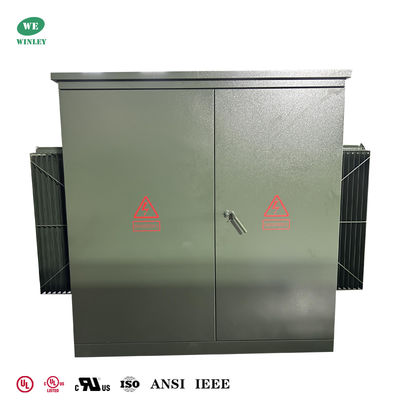

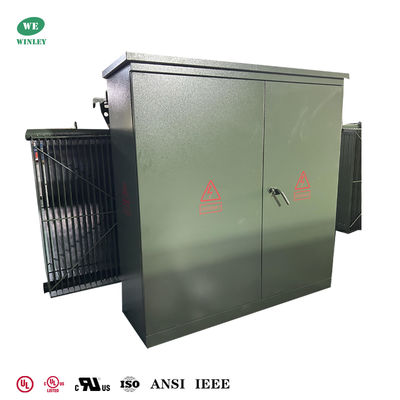

หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองสามเฟส UL/CUL 3750KVA 12.47KV ถึง 480V สำหรับการกระจายพลังงานแรงดันไฟฟ้าปานกลาง

ทำไมต้องเลือกเรา

ในฐานะผู้ผลิตหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองชั้นนำ WINLEY นำเสนอหน่วยที่มีประสิทธิภาพสูงด้วยแรงดันไฟฟ้าสูงถึง 34.5kV และพิกัดสูงถึง 5.5MVA หม้อแปลงไฟฟ้าที่ได้รับการรับรอง UL/cUL ของเราเป็นไปตามเกณฑ์มาตรฐานคุณภาพที่เข้มงวด รับประกันความน่าเชื่อถือและการปฏิบัติตามมาตรฐานสากล ด้วยความเชี่ยวชาญอย่างลึกซึ้งในโครงการในอเมริกาเหนือ เรามีความเชี่ยวชาญในข้อกำหนด ANSI/IEEE, CSA, DOE และ NEMA พร้อมกับข้อบังคับในท้องถิ่น โดยนำเสนอโซลูชันที่ปรับให้เหมาะกับความต้องการในการกระจายพลังงานที่หลากหลาย

ข้อมูลหลัก

แบบร่างทางเทคนิค

คุณสมบัติมาตรฐาน

• การทำงาน 60 Hz
• อุณหภูมิเฉลี่ยของขดลวดเพิ่มขึ้น 65°C
• การจัดเรียงการป้อนแบบเรเดียลและแบบวนรอบ

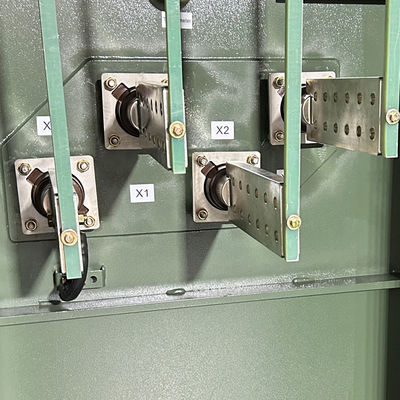

• ขั้วต่อ HV ชนิดหน้าตายและหน้าเป็น
• HV BIL 45 – 150 kV (หน้าตาย) 200 kV (หน้าเป็น)
• LV BIL 30 – 60 kV

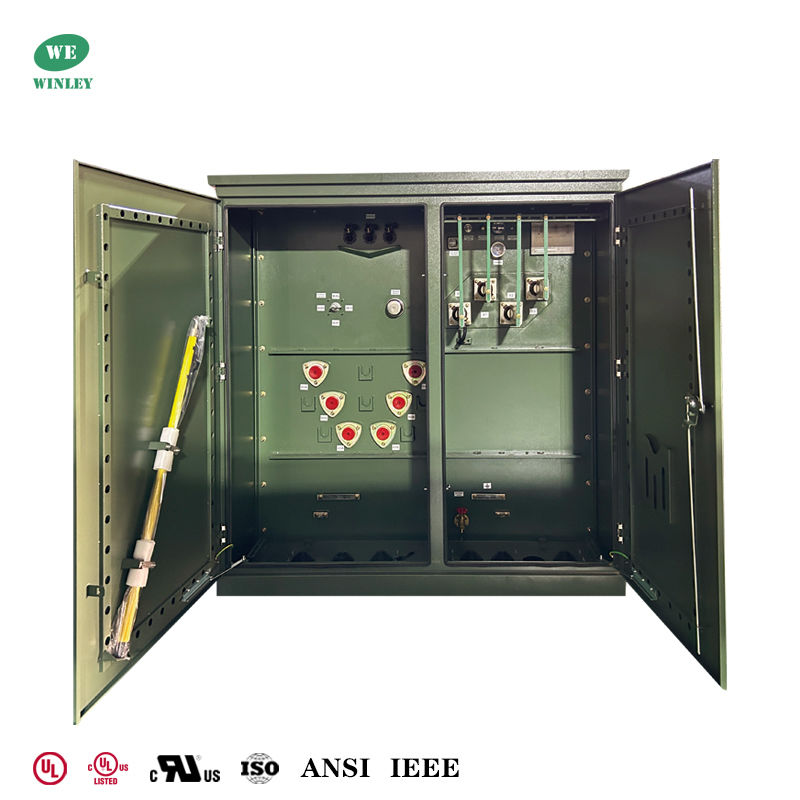

• การล็อคสามจุดของประตูแรงดันไฟฟ้าต่ำ
• ประตูแรงดันไฟฟ้าสูง ซึ่งสามารถเปิดได้หลังจากเปิดประตูแรงดันไฟฟ้าต่ำเท่านั้น
• พาร์ติชั่นเหล็กแข็ง
• ถังหม้อแปลงไฟฟ้าเชื่อมจากฝาครอบถึงฐาน
• ป้ายชื่อถาวร
• ช่องเติมน้ำมันแบบท่อ NPT หนึ่งนิ้ว
• แผ่นรองพื้นถัง ANSI
• วาล์วระบายและตัวอย่างขนาดหนึ่งนิ้ว
• วาล์วระบายแรงดันอัตโนมัติ (35 SCFM)
• ตัวเปลี่ยนแท็ปพร้อมแท็ปความจุเต็ม (2) 2.5% เหนือและต่ำกว่าค่าปกติ
• ช่องมือขนาด 10”x18” (หรือ 14”x25”) หนึ่งช่องในฝาครอบถังหม้อแปลงไฟฟ้า
• ทาสีเขียวมะกอก (Munsell 7GY 3.29/1.5)
• ออกแบบ ผลิต และทดสอบตาม

ประสิทธิภาพของหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองสามเฟส

• ปลอดภัยและเชื่อถือได้: ใช้อุปกรณ์ป้องกันฉนวนและอุปกรณ์ระบายความร้อนที่มีประสิทธิภาพ พร้อมโครงสร้างตู้สายเคเบิลที่ออกแบบมาอย่างดีเพื่อความปลอดภัยและความน่าเชื่อถือ มีความสามารถในการโอเวอร์โหลดสูง ทำให้สามารถโอเวอร์โหลดได้ 2 เท่าเป็นเวลา 2 ชั่วโมง และโอเวอร์โหลด 1.6 เท่าเป็นเวลา 7 ชั่วโมงโดยไม่ส่งผลกระทบต่ออายุการใช้งาน
• การเชื่อมต่อที่สะดวก: การใช้ปลั๊กข้อศอกทำให้ง่ายต่อการเชื่อมต่อสายเคเบิลขาเข้าแรงดันไฟฟ้าสูง ทำให้สามารถดำเนินการเสียบเข้าและถอดออกได้ภายใต้กำลังไฟ
• ความสามารถในการป้องกันที่แข็งแกร่ง: สามารถต้านทานแรงดันไฟฟ้าสูงสุดในทันทีได้อย่างมีประสิทธิภาพ ปกป้องอุปกรณ์ไฟฟ้าจากความเสียหาย นอกจากนี้ยังมีฟิวส์ป้องกันสองชั้น:
• ฟิวส์แบบแทรก (BAY-o-NET): ฟิวส์ไวต่อสองตัว (อุณหภูมิและกระแส) ป้องกันความผิดพลาดของไฟฟ้าลัดวงจรที่ด้านทุติยภูมิ
• ฟิวส์ป้องกันการจำกัดกระแสไฟสำรอง (ELSP): ป้องกันความผิดพลาดภายในหม้อแปลงไฟฟ้าและด้านแรงดันไฟฟ้าสูง
• แหล่งจ่ายไฟที่ยืดหยุ่น: สามารถเป็นแบบเทอร์มินอลหรือแบบเครือข่ายวงแหวน ทำให้หม้อแปลงไฟฟ้าหนึ่งตัวสามารถจ่ายไฟให้กับอีกตัวหนึ่งได้ ช่วยเพิ่มระยะทางและความน่าเชื่อถือของแหล่งจ่ายไฟ
• การประหยัดพลังงานและการปกป้องสิ่งแวดล้อม: ออกแบบโดยคำนึงถึงประสิทธิภาพการใช้พลังงานและการปกป้องสิ่งแวดล้อม

ข้อมูลจำเพาะ

กระบวนการผลิต

คำถามที่พบบ่อย

1. ถาม: ฉันสามารถมีคำสั่งซื้อตัวอย่างได้หรือไม่

ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ

2. ถาม: ระยะเวลารอคอยสินค้านานเท่าใด

ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน

3. ถาม: การรับประกันนานเท่าใด

ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากคุณต้องการ

4. ถาม: มี OEM/ODM หรือไม่

ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้า

บริการที่กำหนดเอง:

ก. สีที่กำหนดเองและฟังก์ชันพิเศษ

ข. กล่องที่กำหนดเอง

ค. พิมพ์โลโก้ของลูกค้า

ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นจะต้องได้รับการยืนยันก่อนการผลิต

5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร

ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามข้อกำหนดอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ แต่ละกระบวนการมีผู้สอนด้านเทคนิค ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
