| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ซีจีเอส-3750/1247 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

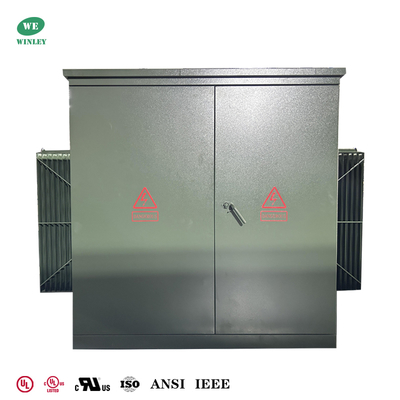

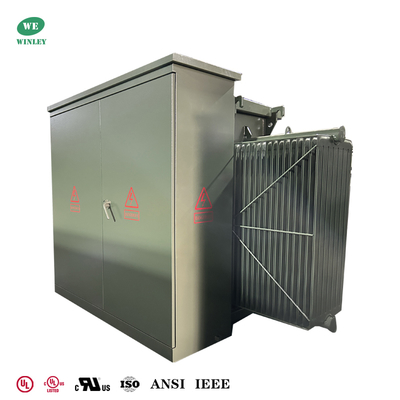

หม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดิน 3 เฟส 3750 kVA ได้รับการรับรอง UL/cUL 12470V ถึง 480V มาตรฐาน ANSI IEEE DOE 2016
WINLEY นำเสนอหม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดิน 3 เฟสที่เติมของเหลวครบวงจร ซึ่งเป็นไปตามมาตรฐาน ANSI®/IEEE® ที่เกี่ยวข้อง และได้รับการรับรอง UL/cUL ด้วยแรงดันไฟฟ้าสูงถึง 34.5 kV และพิกัดสูงสุด 5,000 kVA เหมาะสำหรับโอกาสที่มีแรงดันไฟฟ้าสูงและกำลังไฟขนาดใหญ่ เช่น สถานีย่อยไฟฟ้า การใช้พลังงานในอุตสาหกรรม เป็นต้น ในสถานการณ์ที่มีภาระสูงและแรงดันไฟฟ้าสูง หม้อแปลงไฟฟ้าแบบแช่น้ำมันมีประสิทธิภาพและความเสถียรที่ดีกว่า
ข้อมูลหลัก
| การกำหนดค่าหม้อแปลง: | ติดตั้งบนพื้นดินแบบเติมของเหลว |
| ประเภทการป้อนหม้อแปลง: | การป้อนแบบวงแหวน |
| เฟส: | 3 เฟส |
| ความจุ: | 3.75 MVA (3750 KVA) |
| กลุ่มเวกเตอร์: | YYN0 |
| แรงดันไฟฟ้าหลัก: | 12470GrdY/7200 |
| แรงดันไฟฟ้าทุติยภูมิ: | 480Y/277 |
| ความถี่: | 60 Hz |
| อุณหภูมิเพิ่มขึ้น: | 65°C |
| คลาสการระบายความร้อน: | ONAN; ระบายความร้อนด้วยตัวเอง |
| อิมพีแดนซ์ (ทั่วไป): | 5.75% |
| มาตรฐานประสิทธิภาพ: | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน ANSI/IEEE |
| พิกัด K-Factor (การลดทอนฮาร์มอนิก): | K-0 |
| วัสดุขดลวด: | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม: | 40°C |
แบบแปลนทางเทคนิค

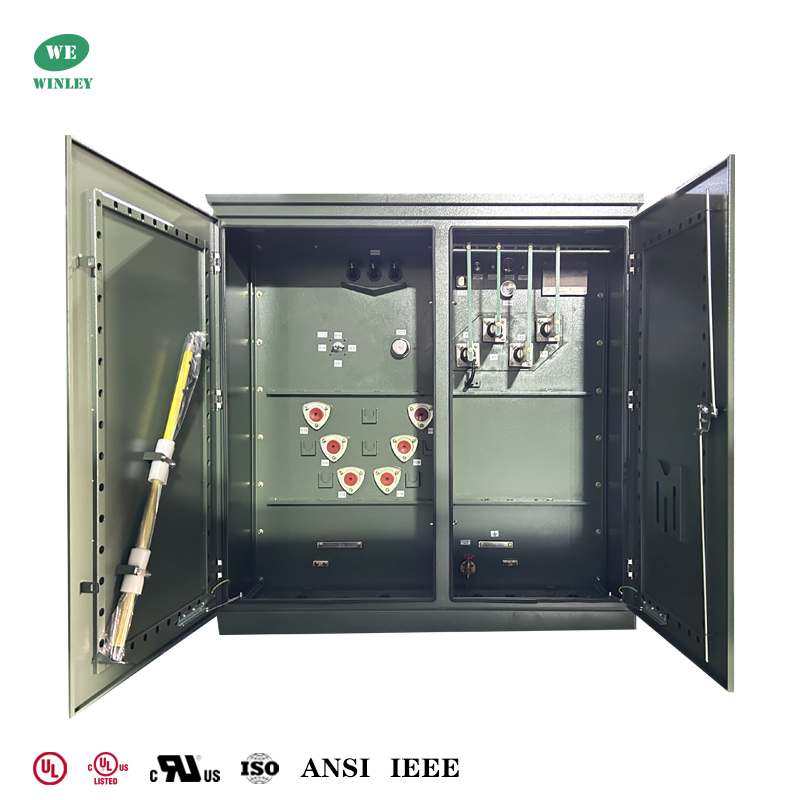

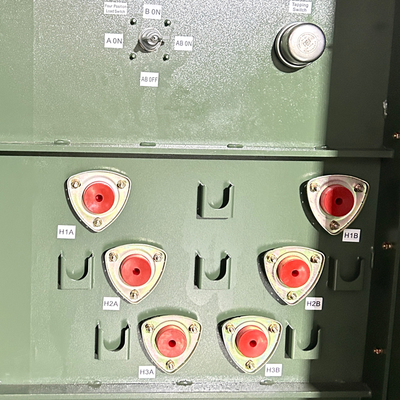

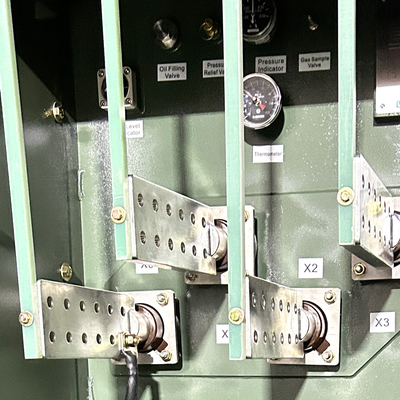

หม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดินมีการออกแบบแบบแบ่งส่วนพร้อมฝาครอบแบบยกขึ้น ซึ่งอยู่ในตู้เหล็กเคลือบที่ได้มาตรฐาน NEMA 3R มีช่อง HV (ซ้าย) และ LV (ขวา) แยกกันพร้อมแผงกั้นเหล็ก เกจวัดแบบอะนาล็อกสำหรับการตรวจสอบ และการบรรเทาแรงดันอัตโนมัติ หน่วยนี้สร้างขึ้นด้วยขดลวดทองแดง แกนเหล็กชนิดเกรนเรียงตัว และถังเหล็กเคลือบ
ประสิทธิภาพ
1) โครงสร้างมีขนาดกะทัดรัดและสมเหตุสมผล และมีขนาดเล็ก ซึ่งมีขนาดเพียงประมาณหนึ่งในสามของกล่องเปลี่ยนสไตล์ยุโรปที่มีความจุเท่ากัน;
2) โครงสร้างปิดผนึกอย่างสมบูรณ์และฉนวนอย่างสมบูรณ์ ไม่จำเป็นต้องติดตั้งสิ่งกีดขวางด้านความปลอดภัย และรับประกันความปลอดภัยส่วนบุคคลได้อย่างน่าเชื่อถือ;
3) มีแผนการจ่ายไฟที่หลากหลายให้ผู้ใช้เลือก ซึ่งสามารถใช้การจ่ายไฟแบบเทอร์มินัลและตระหนักถึงเครือข่ายวงแหวนหรือการจ่ายไฟแบบคู่;
4) ใช้หม้อแปลงไฟฟ้าแบบแช่น้ำมัน S11 ซึ่งมีการสูญเสียต่ำ อุณหภูมิเพิ่มขึ้นต่ำ และความสามารถในการโอเวอร์โหลดที่แข็งแกร่ง;
5) ใช้ฟิวส์คู่ (ฟิวส์ป้องกันสำรอง + ฟิวส์แบบเสียบ) เพื่อป้องกัน และฟิวส์แบบเสียบมีลักษณะเฉพาะของความไวต่อกระแสและอุณหภูมิ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและเชื่อถือได้ของผลิตภัณฑ์;
6) ขั้วต่อสายเคเบิล 200A สามารถเสียบและถอดออกได้ภายใต้ภาระ และสามารถใช้งานเป็นสวิตช์โหลดในกรณีฉุกเฉิน นอกจากนี้ยังมีลักษณะของสวิตช์แยก;
7) ขดลวดใช้การเชื่อมต่อ Dyn11 และแกนเหล็กใช้โครงสร้างสี่คอลัมน์สามเฟส เพื่อให้ผลิตภัณฑ์สามารถทำงานภายใต้ภาระที่ไม่สมมาตรใดๆ และจุดที่เป็นกลางไม่ลอย แรงดันไฟฟ้าคงที่ คุณภาพการจ่ายไฟสูง ตู้ร้อน เสียงรบกวนต่ำ และประสิทธิภาพการป้องกันฟ้าผ่าดี ；
8) ตู้ใช้การออกแบบป้องกันการกัดกร่อนและการเคลือบสเปรย์พิเศษ สวยงามและแปลกใหม่ เหมาะสำหรับสภาพแวดล้อมต่างๆ และบรรลุผลในการตกแต่งเมือง
ข้อมูลจำเพาะ
| กำลังไฟพิกัด (KVA) |
แรงดันไฟฟ้าสูง (KV) |
แรงดันไฟฟ้าต่ำ (V) |
การสูญเสียขณะไม่มีโหลด (W) |
การสูญเสียขณะมีโหลด (W) |
ความสูง (มม.) |
ความลึก (มม.) |
ความกว้าง (มม.) |
น้ำหนัก (กก.) |
น้ำหนัก (ปอนด์) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or อื่นๆ |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลาในการจัดส่งคืออะไร
ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน
3. ถาม: การรับประกันนานแค่ไหน
ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากคุณต้องการ
4. ถาม: มี OEM/ODM หรือไม่
ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้า
บริการที่กำหนดเอง:
ก. สีที่กำหนดเองและฟังก์ชันพิเศษ
ข. กล่องที่กำหนดเอง
ค. พิมพ์โลโก้ของลูกค้า
ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามข้อกำหนดอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ แต่ละกระบวนการมีผู้สอนด้านเทคนิค ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
|
