| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ZGD-50/0.24 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

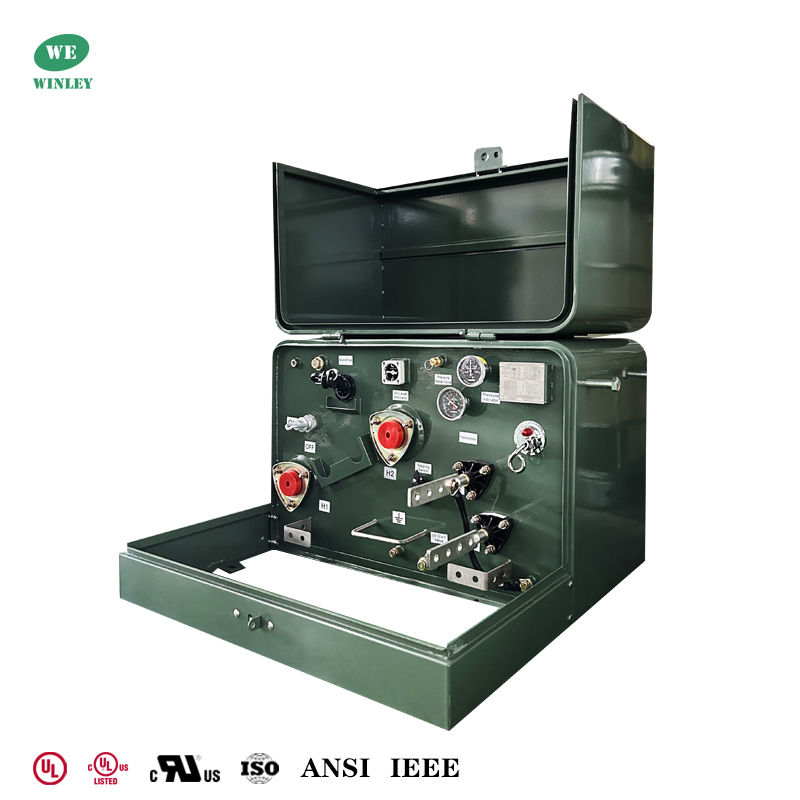

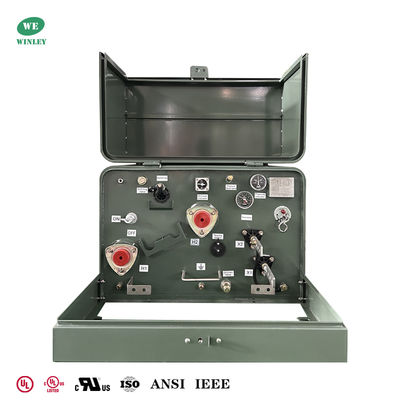

หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับเฟสเดียวขนาด 50Kva สำหรับการจ่ายกระแสไฟฟ้าแบบวนรอบ พร้อมขั้วบวก 240V ถึง 480V ได้รับการรับรองจาก UL
หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับเฟสเดียวเป็นอุปกรณ์ไฟฟ้าขนาดกะทัดรัดและมีระบบในตัว ซึ่งส่วนใหญ่ใช้ในที่อยู่อาศัยและเชิงพาณิชย์ขนาดเล็ก การใช้งานหลักคือการลดแรงดันไฟฟ้าสูงที่จ่ายโดยบริษัทสาธารณูปโภคให้เป็นแรงดันไฟฟ้าที่ต่ำลง เหมาะสำหรับการใช้งานในบ้านหรือธุรกิจขนาดเล็ก
ทำไมต้องเลือกเรา
1. หม้อแปลงไฟฟ้าเฟสเดียวของ WINLEY ได้รับการรับรอง UL/cUL โดยมีความจุ 10-333KVA และแรงดันไฟฟ้าสูงถึง 34.5KV
2. ผลิตภัณฑ์ได้รับการออกแบบตามมาตรฐานหลายฉบับและเป็นไปตามหรือเกินกว่ามาตรฐาน DOE 2016, IEEE, ANSI, CSA, IEC, NEMA และมาตรฐานอื่นๆ
3. กำลังการผลิตต่อเดือนมากกว่า 800 หน่วย และสามารถจัดส่งได้อย่างรวดเร็วภายใน 4 สัปดาห์
ข้อมูลหลักของหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับเฟสเดียว
| การกำหนดค่าหม้อแปลงไฟฟ้า | ติดตั้งบนแผ่นรองรับแบบเติมของเหลว |
| ประเภทการป้อนหม้อแปลงไฟฟ้า | การป้อนแบบวนรอบ |
| ขั้ว | บวก |
| เฟส | เฟสเดียว |
| ความจุ | 75 KVA |
| กลุ่มเวกเตอร์ | II6 |
| แรงดันไฟฟ้าหลัก | 240V |
| แรงดันไฟฟ้าทุติยภูมิ | 480V |
| ความถี่ | 60 Hz |
| อุณหภูมิที่เพิ่มขึ้น | 65°C |
| พิกัดฉนวน | ฉนวนคลาส E - 120°C, 248°F |
| คลาสการระบายความร้อน | KNAN; ระบายความร้อนด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน CSA เป็นไปตามมาตรฐาน ANSI/IEEE |
| พิกัด K-Factor (การลดทอนฮาร์มอนิก) | K-1 (มาตรฐาน) |
| ของเหลวฉนวน | ของเหลวฉนวน FR-3 - ของเหลวที่ไม่ใช่ PCB |
| วัสดุขดลวด | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม | 40°C |
| ช่วงอุณหภูมิการทำงานแวดล้อม | -40°C ถึง +40°C (-50°F ถึง +104°F) |
| ระดับเสียง | 48 dBA |
คุณสมบัติมาตรฐาน
• โหลดเบรก 4 ตำแหน่ง
• แรงดันไฟฟ้าหรือแท็ปหลายตัว
• สวิตช์เปลี่ยนแรงดันไฟฟ้าหรือแท็ปหลายตัวที่ใช้งานจากภายนอกเพื่อความปลอดภัยในการใช้งาน
• ถังสแตนเลส, ก้นถัง, ธรณีประตู, ประตู และ/หรือฮาร์ดแวร์
• มีสเปดและขั้วต่อต่างๆ สำหรับบูชทุติยภูมิ
• ตัวแทรกบูชแรงดันไฟฟ้าสูง
• ขั้วต่อสายดิน
• บูชแรงดันไฟฟ้าสูงแบบชิ้นเดียว
• ของเหลว Envirotemp™ FR3™
• สวิตช์โหลดเบรก
• วาล์วระบาย/สุ่มตัวอย่าง
• เกจวัดสุญญากาศแรงดัน
• เกจวัดระดับของเหลว
• เกจวัดอุณหภูมิ
หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับเฟสเดียว แบบร่าง
ข้อมูลจำเพาะ
| Sข้อมูลจำเพาะของหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับเฟสเดียว | ||||||||
| พิกัด | แรงดันไฟฟ้าสูง (kV) | การสูญเสียขณะไม่มีโหลด | การสูญเสียขณะมีโหลด | ความสูง | ความลึก | ความกว้าง | น้ำหนักน้ำมัน (กก.) | น้ำหนักรวม (กก.) |
| (kVA) | (มม.) | (มม.) | (มม.) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or อื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลารอคอยสินค้านานเท่าใด
ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน
3. ถาม: การรับประกันนานเท่าใด
ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากคุณต้องการ
4. ถาม: มี OEM/ODM หรือไม่
ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้าได้
บริการที่กำหนดเอง:
ก. สีที่กำหนดเองและฟังก์ชันพิเศษ
ข. กล่องที่กำหนดเอง
ค. พิมพ์โลโก้ของลูกค้า
ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามคำแนะนำอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ ผู้สอนด้านเทคนิคจะอยู่ในแต่ละกระบวนการ ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และทำการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
|
