| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ZGS-150/12.47 |
| ขั้นต่ำ: | 1unit |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | Plywood case |
| เงื่อนไขการจ่ายเงิน: | T/T |

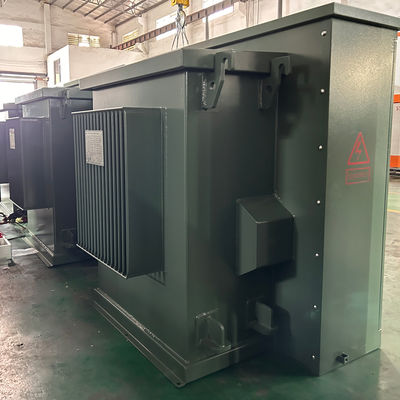

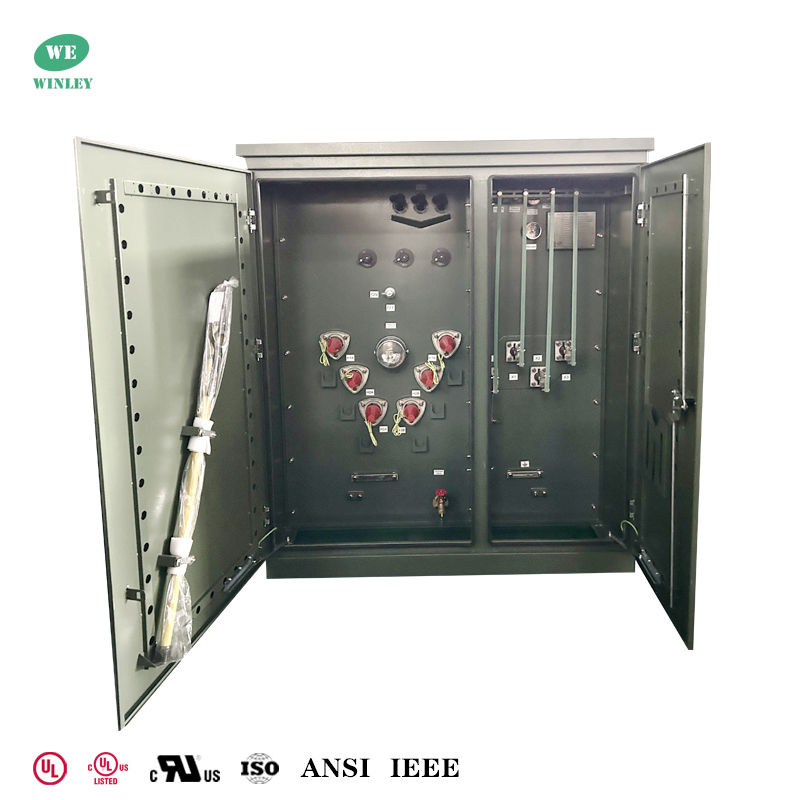

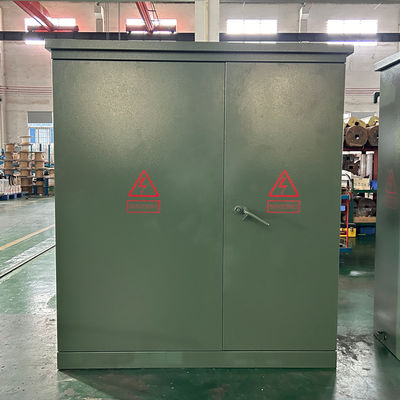

หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองสามเฟส 150Kva หลายแรงดันไฟฟ้า 14400V 13800V 13200V 12870V 12470V 12000V 11500V ได้รับการรับรองจาก UL
สรุป

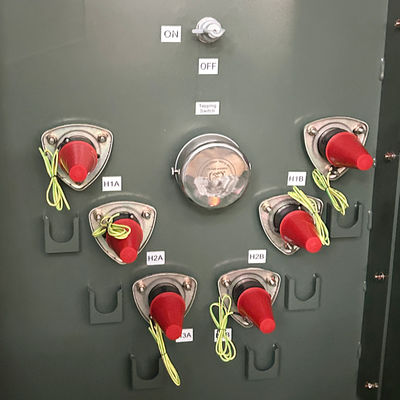

หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองสามเฟสจะติดตั้งสวิตช์โหลดและฟิวส์ที่ด้านแรงดันไฟฟ้าสูงของหม้อแปลงไฟฟ้า พร้อมแกนและขดลวดของหม้อแปลงไฟฟ้าในถังน้ำมันเดียวกัน ซึ่งมีข้อดีของโครงสร้างขั้นสูง ประสิทธิภาพที่เชื่อถือได้ การประหยัดพลังงานและการลดการบริโภค การใช้งานที่ยืดหยุ่น การปรับตัวที่แข็งแกร่ง และข้อดีทางเศรษฐกิจ
ทำไมต้องเลือกเรา
1. WINLEY ผลิตหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองสามเฟสครบวงจรที่มีกำลังไฟ 45kva-5500KVA และแรงดันไฟฟ้าสูงถึง 34.5KV ผลิตภัณฑ์เป็นไปตามหรือเกินมาตรฐานของ DOE 2016, IEEE/ANSI, CSA, IEC, NEMA ฯลฯ
2. หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองสามเฟสที่ผลิตโดย WINLEY ได้รับการรับรอง UL/cUL (หมายเลขใบรับรอง: UL-US-2431836-0, UL-CA-2423202-0) และสามารถขอ UL (การอนุญาตจากพันธมิตร) ตามความต้องการของลูกค้า
3. ผลิตภัณฑ์ของเราถูกส่งออกไปยังอเมริกาเหนือ อเมริกาใต้ ฟิลิปปินส์ และสถานที่อื่นๆ ในปริมาณมาก เรามีประสบการณ์มากมายในการออกแบบและการผลิต บริการหลังการขายที่เป็นมืออาชีพและเชื่อถือได้ และสามารถจัดส่งสินค้าได้อย่างรวดเร็วภายใน 7-35 วัน
ข้อมูลหลัก
| เลขที่ | รายละเอียด | Uหน่วย | ข้อมูลจำเพาะ |
| 1 | ประเภท | ~ | ติดตั้งบนแผ่นรอง, การป้อนแบบเรเดียล |
| 2 | กำลังไฟพิกัด | kVA | 150 |
| 3 | จำนวนเฟส | ~ | 3 |
| 4 | แรงดันไฟฟ้าหลัก | V | 12870 |
| 5 | แรงดันไฟฟ้าทุติยภูมิ | V | 208Y/120 |
| 6 | ประเภทการแตะ | ~ | การแตะนอกวงจร |
| 7 | ช่วงการแตะ | % | 14400, 13800, 13200, 12870, 12470, 12000, 11500 |
| 8 | วิธีการระบายความร้อน | ~ | ONAN |
| 9 | ความถี่พิกัด | Hz | 60 |
| 10 | กลุ่มเวกเตอร์ | ~ | Dyn1 |
| 11 | ระดับฉนวน | ~ | A (105℃) |
| 12 | อุณหภูมิที่เพิ่มขึ้น | K | 65 |
| 13 | อิมพีแดนซ์ | % | 5.75 |
| 14 | วัสดุขดลวด | ~ | อลูมิเนียม/ทองแดง |
| 15 | วัสดุแกน | ~ | เหล็กซิลิคอน |
| 16 | วัสดุระบายความร้อน | ~ | น้ำมันแร่ |
| 17 | สภาพการบริการ | ~ | ในร่มหรือกลางแจ้ง |
| 18 | ระดับน้ำทะเล | M | ≤1000 |
| 19 | มาตรฐาน | ~ | ASNI/IEEE C57.12.34 |
แบบร่างทางเทคนิค
คุณสมบัติมาตรฐาน

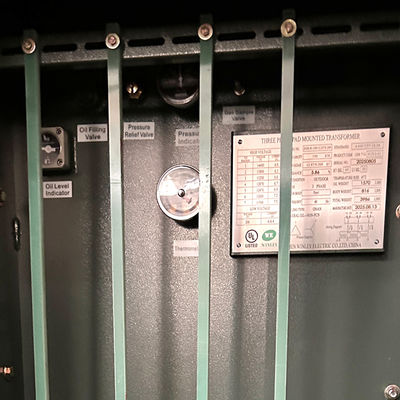

ส่วนประกอบหลัก: แกนเหล็ก, ขดลวด, ถังเชื้อเพลิง, หมอนน้ำมัน, อุปกรณ์ช่วยหายใจ, ท่อป้องกันการระเบิด (วาล์วระบายแรงดัน), หม้อน้ำ, ปลอกฉนวน, สวิตช์แตะ, รีเลย์แก๊ส, เทอร์โมมิเตอร์, เครื่องฟอกน้ำมัน ฯลฯ
อุปกรณ์เสริม
Sข้อมูลจำเพาะ
| กำลังไฟพิกัด (KVA) |
แรงดันไฟฟ้าสูง (KV) |
แรงดันไฟฟ้าต่ำ (V) |
การสูญเสียขณะไม่มีโหลด (W) |
การสูญเสียขณะมีโหลด (W) |
ความสูง (mm) |
ความลึก (mm) |
ความกว้าง (mm) |
น้ำหนัก (kg) |
น้ำหนัก (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or อื่นๆ |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถมีคำสั่งซื้อตัวอย่างได้หรือไม่
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลาในการจัดส่งคืออะไร
ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน
3. ถาม: การรับประกันนานแค่ไหน
ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากคุณต้องการ
4. ถาม: มี OEM/ODM หรือไม่
ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้า
บริการที่กำหนดเอง:
ก. สีที่กำหนดเองและฟังก์ชันพิเศษ
ข. กล่องที่กำหนดเอง
ค. พิมพ์โลโก้ของลูกค้า
ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นจะต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ แต่ละกระบวนการมีผู้สอนด้านเทคนิค ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
|
