| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ดี-167/34.5 |
| ขั้นต่ำ: | 1unit |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | เคสไม้อัด |
| เงื่อนไขการจ่ายเงิน: | t/t |

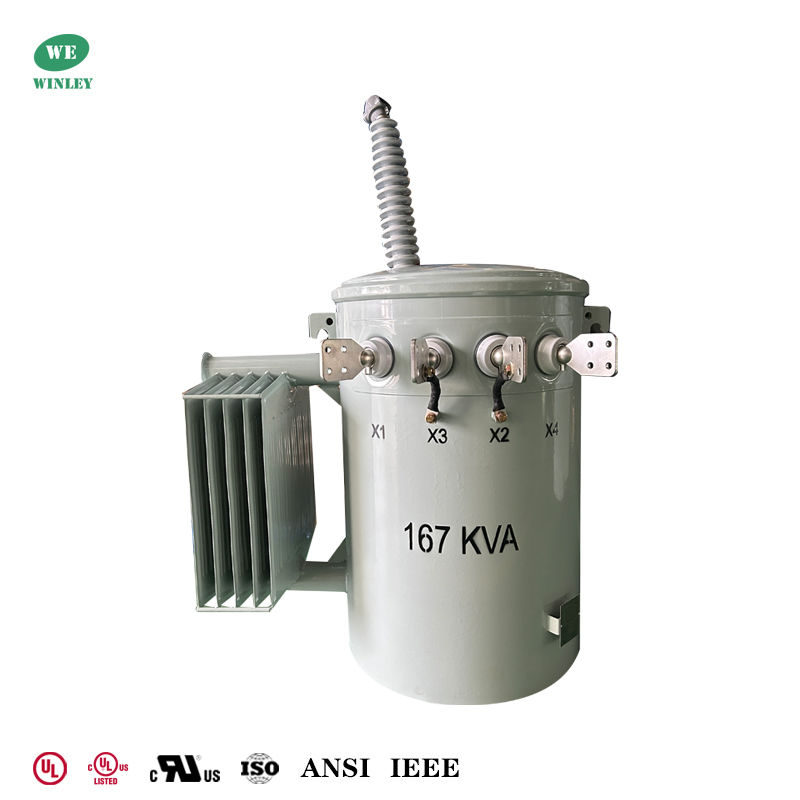

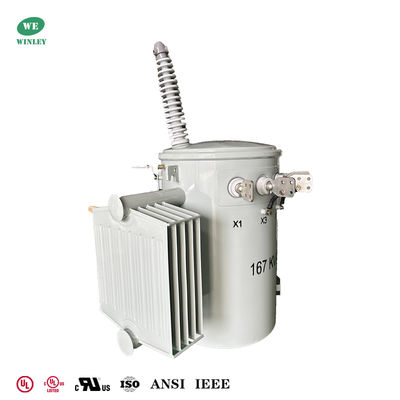

หม้อแปลงจำหน่ายแบบติดตั้งบนเสาเฟสเดียว 167Kva แบบจุ่มน้ำมัน ขดลวดคู่ 34.5KV ถึง 120V BIL 200KV ประเภททั่วไป
หม้อแปลงจำหน่ายเหนือศีรษะขนาด 167 kVA ของ WINLEY — โซลูชันติดตั้งบนเสาที่เชื่อถือได้และมีประสิทธิภาพสูง ออกแบบมาสำหรับงานจำหน่ายแบบเฟสเดียวที่ต้องการประสิทธิภาพสูง สร้างขึ้นเป็นหม้อแปลงแบบเติมของเหลวทั่วไป พร้อมขดลวดทองแดงและฉนวนน้ำมันแร่ หน่วย ONAN (Oil Natural Air Natural) นี้ให้บริการที่เชื่อถือได้และทนทานในระยะยาวสำหรับผู้ป้อนกระแสไฟฟ้าสำหรับที่อยู่อาศัย พาณิชย์ และอุตสาหกรรมเบา
ข้อมูลหลัก
| ประเภทหม้อแปลง | หม้อแปลงจำหน่ายเหนือศีรษะ, ประเภททั่วไป |
| การกำหนดค่าหม้อแปลง | ติดตั้งบนเสาแบบเติมของเหลว |
| เฟส | เฟสเดียว |
| ความจุ | 167 KVA |
| แรงดันไฟฟ้าหลัก | 34500Y/19920 |
| BIL หลัก | 200 kV |
| แรงดันไฟฟ้าทุติยภูมิ | 120/240V (L-N-L) |
| เฟสเซอร์ทุติยภูมิ | ขดลวดคู่, เฟสเดียว |
| ความถี่ | 60 Hz |
| อุณหภูมิเพิ่มขึ้น | 65°C |
| พิกัดฉนวน | ฉนวนคลาส E - 120°C, 248°F |
| คลาสการระบายความร้อน | ONAN; ระบายความร้อนด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน ANSI/IEEE |
| พิกัด K-Factor (การลดทอนฮาร์มอนิก) | K-1 (มาตรฐาน) |
| วัสดุขดลวด | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม | 40°C |
| ระดับเสียง | 55 dBA |
| ระดับความสูง | 3,300 ฟุตเหนือระดับน้ำทะเล |
| วัสดุแกน | เหล็กเกรน |
| ขนาด* | 38''-W x 41''-D x 68''-H |
| เส้นผ่านศูนย์กลางถัง* | 28'' OD |
| น้ำหนักรวม (เติมของเหลว)* | 1545 lbs |
| ประสิทธิภาพ | 99.15% |
แบบร่างทางเทคนิค
คุณสมบัติมาตรฐาน
ข้อมูลจำเพาะ
| หม้อแปลงติดตั้งบนเสาเฟสเดียว | ||||||
| พิกัดความจุ (kVA) | สูง | แรงดันไฟฟ้าต่ำ (v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อิมพีแดนซ์ไฟฟ้าลัดวงจร (%) | ประสิทธิภาพ |
| แรงดันไฟฟ้า (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
พิกัด
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลารอคอยสินค้านานเท่าใด
ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน
3. ถาม: การรับประกันนานแค่ไหน
ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากคุณต้องการ
4. ถาม: มี OEM/ODM หรือไม่
ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้าได้
บริการที่กำหนดเอง:
ก. สีที่กำหนดเองและฟังก์ชันพิเศษ
ข. กล่องที่กำหนดเอง
ค. พิมพ์โลโก้ของลูกค้า
ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามข้อกำหนดอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ ผู้สอนด้านเทคนิคในแต่ละกระบวนการ ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
|
