| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ZGS-2500/0.48 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | เคสไม้อัด |
| เงื่อนไขการจ่ายเงิน: | t/t |
2500Kva แป๊ดสามเฟสติดตั้งอุปกรณ์แปลงน้ํามัน 4800V ถึง 480Y IEEE ANSI C57
เครื่องแปลงแยกที่ติดกับพัด 2.5 MVA 480V (ความดันสูง) ถึง 480Y/277 (ความดันต่ํา) มีการเชื่อมต่อ Delta บนสายลมหลักและสาย Wye บนสายลมรองออกแบบตาม IEEE Std C57.12.00 และ UL รายการที่ตอบสนองมาตรฐาน DOE ประสิทธิภาพ

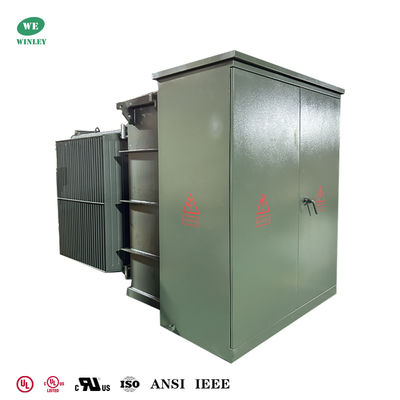

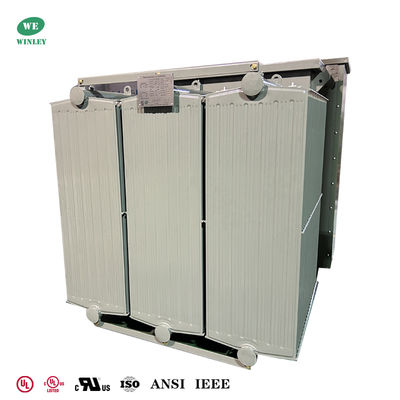

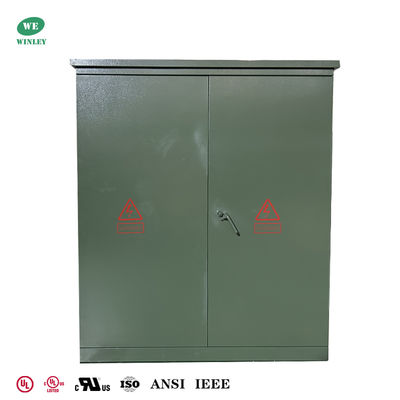

รูปภาพสินค้า

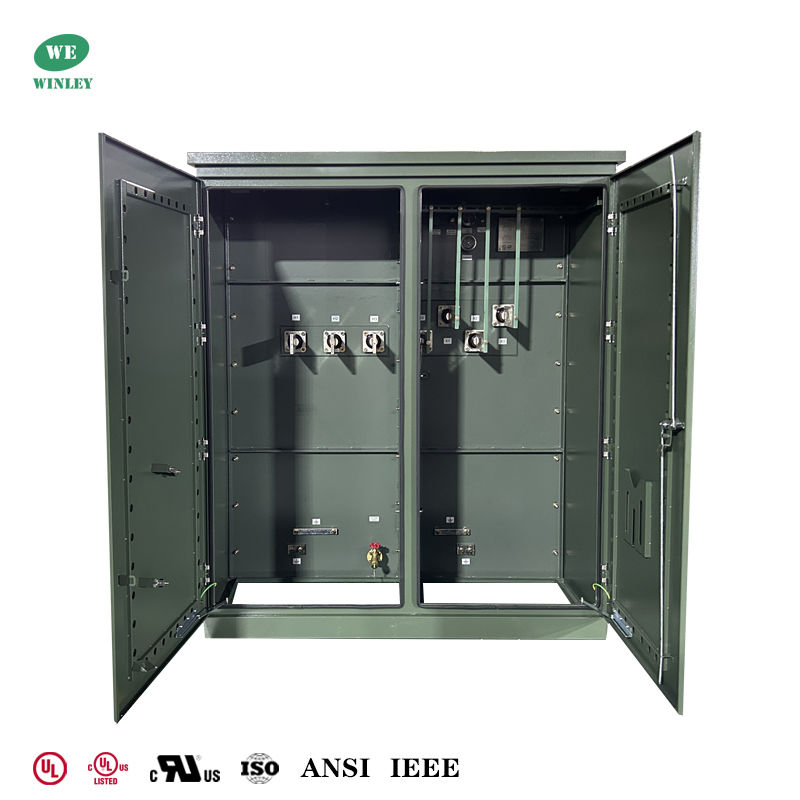

ช่องความแรงสูงและความแรงต่ําของ 2.5MVA Pad Mounted Transformer
ข้อมูลหลัก
| ไม่ ไม่ | รายการ | หน่วย | ความต้องการ |
| 1 | ประเภท | ~ | น้ํามันท่วม, แพดติดตั้ง |
| 2 | ความจุ | kVA | 2500 |
| 3 | เลขระยะ | ~ | 3 |
| 4 | โลเตจประถม | V | 480 |
| 5 | ความดันระดับรอง | V | 480Y/277 |
| 6 | วิธีการเย็น | ~ | ONAN |
| 7 | อัตราความถี่ | Hz | 60 |
| 8 | กลุ่มเวกเตอร์ | ~ | Dyn1 |
| 9 | ประเภทการปิด | ~ | A |
| 10 | การเพิ่มอุณหภูมิ | K | 65 |
| 11 | อุปสรรค | % | 5.75 |
| 12 | วัสดุการลวด | ~ | อลูมิเนียม |
| 13 | วัสดุหลัก | ~ | เหล็กซิลิคอน |
| 14 | วัสดุเหลวหนอน | ~ | น้ํามันแร่ |
| 15 | สภาพการใช้งาน | ~ | กลางแจ้ง |
| 16 | ระดับน้ําทะเล | M | ≤ 1000 |
| 17 | มาตรฐาน | ~ | IEEE ANSI C5712.00 |
ภาพวาดทางเทคนิค
โครงสร้างสินค้า
1) ส่วนแปลงและส่วนตู้ควบคุมของสหรัฐอเมริกาและน้ํามันประกอบได้เป็นน้ํามันจุดจุดจุดไฟสูง หรือน้ํามันธรรมดา.
2)ตู้ควบคุมแบ่งออกเป็นห้องความดันสูงและห้องความดันต่ํา
3) ห้องความดันสูงมีอุปกรณ์ประกอบด้วย: พล็อกเคเบิลความดันสูง, ปิดฟ้าคะนอง, มือจับการทํางานของสวิทช์ภาระภาระ, มือจับสวิทช์ดันที่ไม่ตื่นเต้น, ฟิวส์พล็อกอิน, วาล์วปล่อยความดัน,เครื่องวัดอุณหภูมิ, เครื่องวัดความดัน, เครื่องวัดตําแหน่งน้ํามัน, ปั๊มเติมน้ํามัน, วาล์วระบายน้ํามัน, ฯลฯ, สวิทช์ความจุ, เครื่องเปลี่ยนปั๊มน้ํามันปิด, ฟิวส์พั๊กอิน, ฯลฯทั้งหมดถูกดําน้ํามันในเครื่องแปลง พร้อมกับแกนเครื่องแปลงสายไฟฟ้าแรงสูงและทรานฟอร์มเชื่อมต่อด้วยสายไฟฟ้า
4) ด้านความดันต่ําสามารถติดตั้งด้วยเครื่องตัดวงจรอากาศ เครื่องแปลงกระแสไฟฟ้า รวมถึงเครื่องวัดพลังงานไฟฟ้า แอมเมตรและวอลท์เมตรและวงจรผลิตและอุปกรณ์การชําระค่าตอบแทนความจุ สามารถตั้งค่าได้ตามความต้องการของผู้ใช้.
Sการปรับปรุง
| พลังงานระดับ (KVA) |
โวลเตชั่นสูง (KV) |
โวลเตชั่นต่ํา (V) |
การสูญเสียที่ไม่มีภาระ (W) |
การสูญเสียภายในภาระ (W) |
ความสูง (mm) |
ความลึก (mm) |
ความกว้าง (mm) |
น้ําหนัก (kg) |
น้ําหนัก (ปอนด์) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 กรดี้/7200 4160GrdY/2400 หรืออื่นๆ |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
