| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ZGD-75/34.5 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | เคสไม้อัด |
| เงื่อนไขการจ่ายเงิน: | t/t |

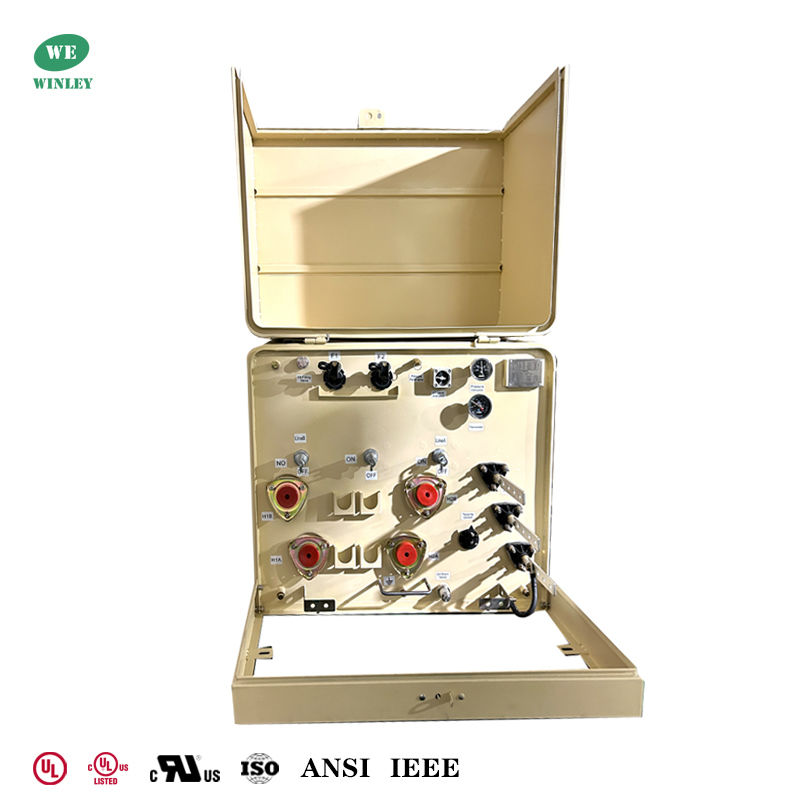

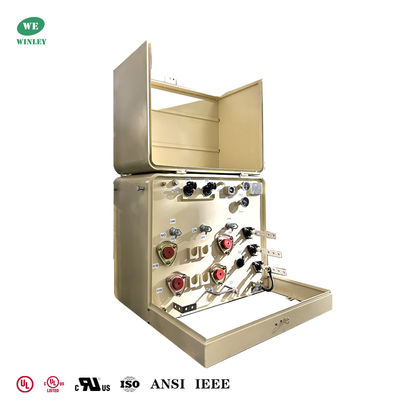

หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับเฟสเดียว 25kVA 316 SS FR3 13800v ถึง 120v ได้รับการรับรองจาก ULCertified Power Distribution Step-Down Transformers
หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับเฟสเดียว 25 kVA นี้ให้พลังงานเฟสเดียวที่มีไฟหลัก 13,800V Δ และไฟรอง 240/120V แบบเติมของเหลว ระบายความร้อนด้วยตัวเอง (KNAN) เป็นไปตามมาตรฐาน DOE 2016 และ ANSI/IEEE สร้างขึ้นด้วยขดลวดทองแดงและตัวเรือนสแตนเลส 316
ทำไมต้องเลือกเรา
หม้อแปลงไฟฟ้าเฟสเดียวที่ได้รับการรับรอง UL/cUL ของ WINLEY มีตั้งแต่ 10 ถึง 333 kVA โดยมีแรงดันไฟฟ้าสูงถึง 34.5 kV ได้รับการออกแบบมาเพื่อให้เป็นไปตามหรือเกินกว่า DOE 2016, IEEE, ANSI, CSA, IEC, NEMA และมาตรฐานอื่นๆ และได้รับประโยชน์จากกำลังการผลิตรายเดือนกว่า 800 หน่วย พร้อมจัดส่งที่รวดเร็วภายใน 4 สัปดาห์ หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับเฟสเดียวของ WINLEY มีการใช้งานมากมายในสหรัฐอเมริกาและแคนาดา
ข้อมูลหลัก
| การกำหนดค่าหม้อแปลง | ติดตั้งบนแผ่นรองรับแบบเติมของเหลว |
| ประเภทการป้อนหม้อแปลง | การป้อนแบบวนรอบ |
| เฟส | เฟสเดียว |
| ความจุ | 25 |
| กลุ่มเวกเตอร์ | II6 |
| แรงดันไฟฟ้าหลัก | 13800V |
| แรงดันไฟฟ้าทุติยภูมิ | 240/120V (L-N-L) |
| เฟสเซอร์ทุติยภูมิ | การพันแบบคู่เฟสเดียว |
| ความถี่ | 60 Hz |
| อุณหภูมิสูงขึ้น | 65°C |
| คลาสการระบายความร้อน | KNAN; ระบายความร้อนด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน ANSI/IEEE |
| วัสดุพัน | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม | 40°C |
| ระดับเสียง | 48 dBA |
| ระดับความสูง (ระดับความสูง) | 3300 ฟุต (1000 เมตร) เหนือระดับน้ำทะเล |
| วัสดุหลัก | เหล็ก |
| วัสดุถัง | สแตนเลส 316 |
| ขนาด* | 38''-W x 39''-D x 33''-H |
| น้ำหนัก* | 1150 ปอนด์ |
ภาพวาด
คุณสมบัติหม้อแปลง

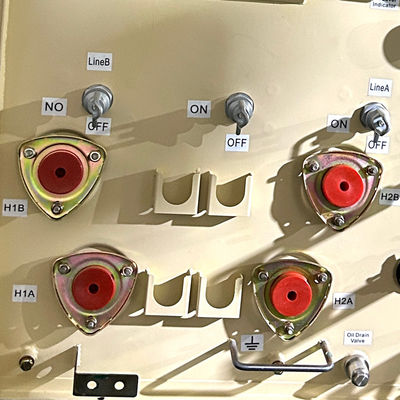

หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับขนาด 25 kVA นี้มีไฟหลักเดลต้า 13,800 V (คลาส 15 kV, 95 kV BIL) และไฟรองเฟสเดียวแบบพันคู่ 240/120 V (L–N–L, 30 kV BIL) มีสวิตช์ตัดโหลด 2 ตำแหน่ง (3) เพื่อเพิ่มความปลอดภัยในการปฏิบัติงานและความยืดหยุ่นในการจัดการโหลด
หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับขนาด 25 kVA นี้มีส่วนประกอบของตัวเรือนที่แข็งแกร่งและทนต่อการกัดกร่อน โดยมีถังสร้างจากสแตนเลส 316 และทั้งตู้และฐานทำจากสแตนเลส 316 วัสดุสแตนเลสคุณภาพสูงเหล่านี้ช่วยให้ (ตัวเรือนด้านนอก) ของหม้อแปลงมีความทนทานและทนต่อสภาพอากาศได้ดีเยี่ยม ทำให้เหมาะสำหรับการติดตั้งภายนอกอาคารและการใช้งานในระยะยาวในสภาพแวดล้อมต่างๆ
ข้อมูลจำเพาะ
| Single phase Pad mounted Transformer Specification | ||||||||
| พิกัด | แรงดันไฟฟ้าสูง(kV) | การสูญเสียเมื่อไม่มีโหลด | การสูญเสียเมื่อมีโหลด | ความสูง | ความลึก | ความกว้าง | น้ำหนักน้ำมัน(กก.) | น้ำหนักรวม(กก.) |
| (kVA) | (มม.) | (มม.) | (มม.) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or อื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลารอคอยสินค้านานเท่าใด
ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน
3. ถาม: การรับประกันนานเท่าใด
ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากคุณต้องการ
4. ถาม: มี OEM/ODM หรือไม่
ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้าได้
บริการที่กำหนดเอง:
ก. สีที่กำหนดเองและฟังก์ชันพิเศษ
ข. กล่องที่กำหนดเอง
ค. พิมพ์โลโก้ของลูกค้า
ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นจะต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามข้อกำหนดอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ วิศวกรด้านเทคนิคจะให้คำแนะนำในแต่ละขั้นตอน ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และทำการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
|
