| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ZGD-50/34.5 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | เคสไม้อัด |
| เงื่อนไขการจ่ายเงิน: | t/t |

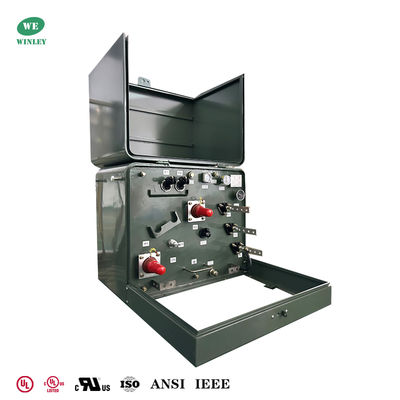

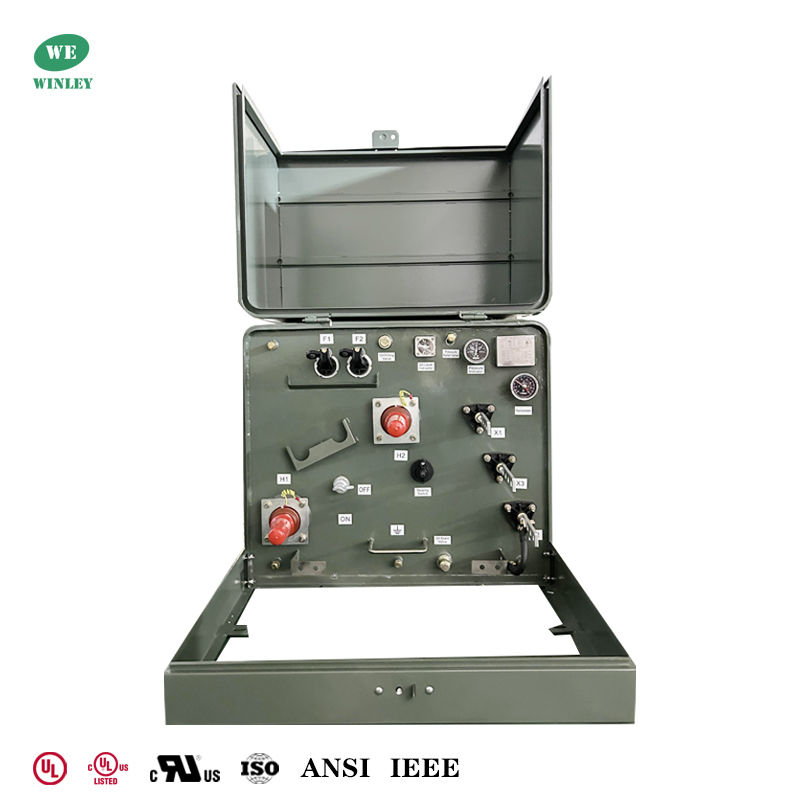

หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับเฟสเดียว 50kva UL Listed 34500V ถึง 120V หม้อแปลงไฟฟ้าแบบลดแรงดันไฟฟ้า
หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับขนาด 50 KVA นี้เป็นแบบไฮบริดชนิดแบ่งส่วน บรรจุของเหลวด้วยน้ำมันแร่และออกแบบมาสำหรับการป้อนแบบวนรอบ มีขดลวดหลักแบบกราวด์วาย (คลาส 35 kV) และขดลวดทุติยภูมิแบบเฟสเดียว 120/240V แบบสองขดลวด พร้อมสวิตช์ตัดตอนโหลด 200 แอมป์ 35 kV
เป็นไปตามมาตรฐาน DOE 2016 และ ANSI/IEEE
ทำไมต้องเลือกเรา
หม้อแปลงไฟฟ้าเฟสเดียวที่ได้รับการรับรอง UL/cUL ของ WINLEY มีขนาดตั้งแต่ 10 ถึง 333 kVA ที่มีแรงดันไฟฟ้าสูงถึง 34.5 kV ได้รับการออกแบบมาเพื่อให้เป็นไปตามหรือเกินมาตรฐานหลัก รวมถึง DOE 2016, IEEE, ANSI, CSA, IEC และ NEMA ด้วยกำลังการผลิตรายเดือนกว่า 800 หน่วยและการจัดส่งที่รวดเร็วภายใน 4 สัปดาห์ หม้อแปลงไฟฟ้าเหล่านี้ถูกนำไปใช้อย่างแพร่หลายทั่วสหรัฐอเมริกาและแคนาดา
ข้อมูลหลัก
| ประเภทหม้อแปลงไฟฟ้า | ติดตั้งบนแผ่นรองรับ |
| ประเภทการป้อนหม้อแปลงไฟฟ้า | การป้อนแบบวนรอบ |
| เฟส | เฟสเดียว |
| ความจุ | 50 KVA |
| กลุ่มเวกเตอร์ | II6 |
| แรงดันไฟฟ้าหลัก | 34500Y/19920 |
| BIL หลัก | 150 KV |
| แรงดันไฟฟ้าทุติยภูมิ | 240/120V (L-N-L) |
| เฟสเซอร์ทุติยภูมิ | เฟสเดียวแบบสองขดลวด |
| BIL ทุติยภูมิ | 30 KV |
| ความถี่ | 60 Hz |
| อุณหภูมิเพิ่มขึ้น | 65°C |
| พิกัดฉนวน | ฉนวนคลาส E - 120°C, 248°F |
| คลาสการระบายความร้อน | ONAN; ระบายความร้อนด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน ANSI/IEEE |
| วัสดุขดลวด | ทองแดง |
| ขนาด* | 40''-W x 50-D x 30''-H |
| น้ำหนัก* | 1,800 lbs |
| ประสิทธิภาพ | 98.95% |
แบบ
คุณสมบัติของหม้อแปลงไฟฟ้า
หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับขนาด 50 KVA นี้ แรงดันไฟฟ้าหลักคือ 34500Y/19920 โดยมีพิกัดคลาส 35 kV และเฟสเซอร์แบบกราวด์วาย BIL หลักคือ 150 KV แรงดันไฟฟ้าทุติยภูมิคือ 240/120V (L-N-L) จัดอยู่ในประเภทคลาส 1.2 kV โดยมีเฟสเซอร์แบบเฟสเดียวสองขดลวดและ BIL ทุติยภูมิ 30 KV รวมถึงอุปกรณ์ป้องกันไฟกระชากหลักคือคลาส 36 kV พร้อมพิกัด 27 kVrms MCOV

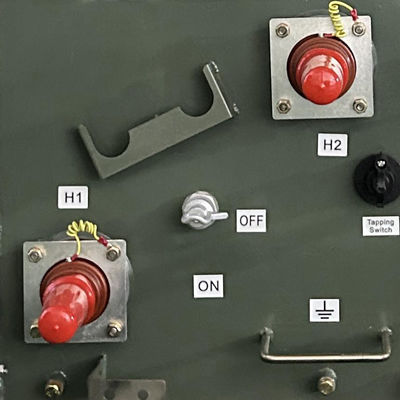

ติดตั้งสวิตช์ตัดตอนโหลด 200 แอมป์ 35 kV 2 ตำแหน่ง อุปกรณ์ป้องกันไฟกระชากหลัก (คลาส 36 kV) และการป้องกันกระแสเกินแบบหลอมรวม ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัย สร้างขึ้นด้วยส่วนประกอบเหล็กเคลือบ มีตัวเรือนป้องกันการงัดแงะพร้อมฝาปิดแบบล็อคได้ เคลือบอีพ็อกซีกันน้ำ และเป็นไปตามมาตรฐาน DOE 2016 และ ANSI/IEEE
ข้อมูลจำเพาะ
| Sข้อมูลจำเพาะของหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองรับเฟสเดียว | ||||||||
| พิกัด | แรงดันไฟฟ้าสูง (kV) | การสูญเสียเมื่อไม่มีโหลด | การสูญเสียเมื่อมีโหลด | ความสูง | ความลึก | ความกว้าง | น้ำหนักน้ำมัน (กก.) | น้ำหนักรวม (กก.) |
| (kVA) | (มม.) | (มม.) | (มม.) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 หรืออื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลารอคอยสินค้านานเท่าใด
ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน
3. ถาม: การรับประกันนานเท่าใด
ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากคุณต้องการ
4. ถาม: มี OEM/ODM หรือไม่
ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้า
บริการที่กำหนดเอง:
ก. สีที่กำหนดเองและฟังก์ชันพิเศษ
ข. กล่องที่กำหนดเอง
ค. พิมพ์โลโก้ของลูกค้า
ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นจะต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามข้อกำหนดอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ แต่ละกระบวนการมีผู้สอนด้านเทคนิค ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
|
