| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ZGD-100/22.9 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | เคสไม้อัด |
| เงื่อนไขการจ่ายเงิน: | t/t |

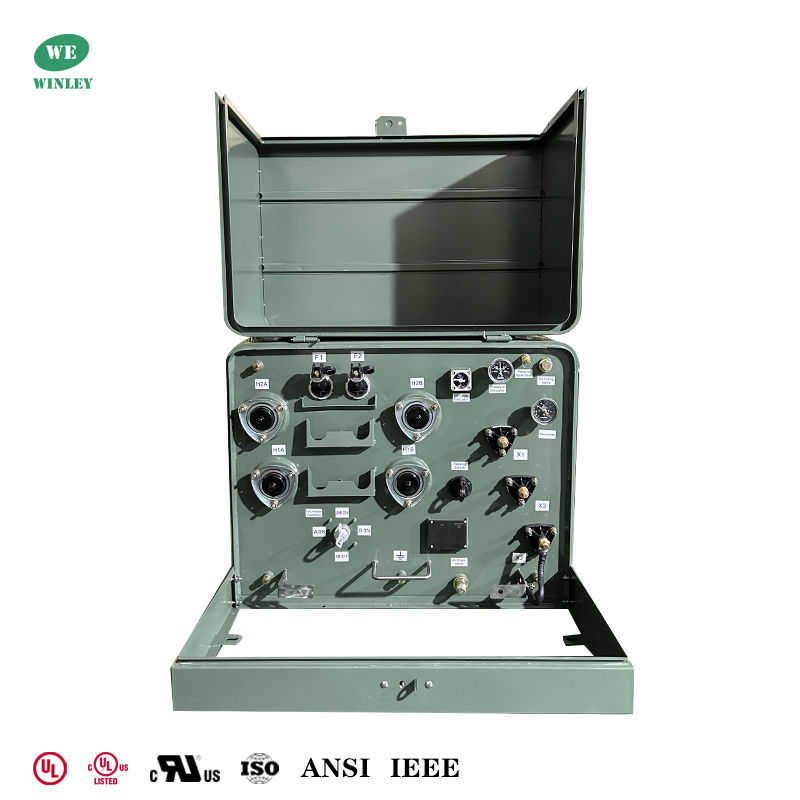

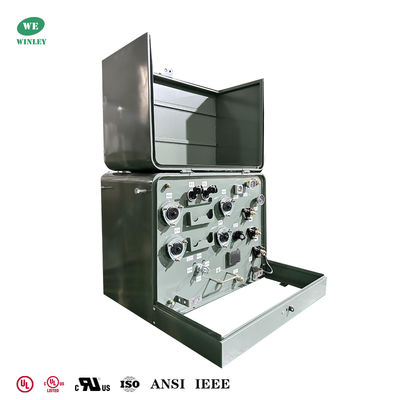

หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่น 1 เฟส 100kVA 22900V ถึง 120V หม้อแปลงไฟฟ้าสำหรับการกระจายพลังงาน ANSI IEEE ตรงตามมาตรฐาน DOE 2016
หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นดิน 1 เฟส 100 kVA ออกแบบมาเพื่อการกระจายพลังงานที่เชื่อถือได้ด้วยไฟหลัก 22,900 V เดลต้า และไฟรอง 120/240 V หน่วยแบบเฟสเดียวที่เติมของเหลวนี้ใช้ของเหลว KNAN ที่ย่อยสลายได้ทางชีวภาพ ซึ่งเป็นไปตามมาตรฐานประสิทธิภาพ DOE 2016 ด้วยอัตราประสิทธิภาพ 99%
ข้อมูลหลัก
| ประเภทหม้อแปลง | ติดตั้งบนแผ่นดิน |
| ประเภทการป้อนหม้อแปลง | การป้อนแบบวนรอบ |
| เฟส | 1 เฟส |
| ความจุ | 100 |
| แรงดันไฟฟ้าหลัก | 22900V |
| แรงดันไฟฟ้าทุติยภูมิ | 120/240 (L-N-L) |
| เฟสเซอร์ทุติยภูมิ | ขดลวดคู่ 1 เฟส |
| ความถี่ | 60 Hz |
| อุณหภูมิเพิ่มขึ้น | 65°C |
| คลาสการระบายความร้อน | KNAN; ระบายความร้อนด้วยตัวเอง |
| ประสิทธิภาพ | ตรงตามมาตรฐาน DOE 2016 |
| วัสดุขดลวด | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม | 40°C |
| ระดับเสียง | 50 dBA |
| ระดับความสูง (ระดับความสูง) | 3300 ฟุต (1000 เมตร) เหนือระดับน้ำทะเล |
| วัสดุถัง | เหล็กเคลือบ |
| ประสิทธิภาพ | 99.00% |
| การสูญเสียขณะไม่มีโหลด (เป็นวัตต์)* | +/- 270W |
| การสูญเสียขณะมีโหลด (เป็นวัตต์)* | +/- 1,100W |
แบบร่าง
คุณสมบัติของหม้อแปลง
ไฟหลัก 22900V เดลต้า (125 KV BIL) และไฟรอง 120/240V (L-N-L) แบบขดลวดคู่ (30 KV BIL) ช่วยให้มั่นใจได้ถึงการแปลงแรงดันไฟฟ้าปานกลางถึงต่ำที่เสถียร โดยมีค่า BIL สูงช่วยเพิ่มการป้องกันการเปลี่ยนแปลงชั่วขณะ ตัวเปลี่ยนแท็ป 5 ตำแหน่ง (2 ขึ้น/2 ลง, ขั้นตอน 2.5%) ช่วยให้ปรับแรงดันไฟฟ้าได้อย่างแม่นยำเพื่อปรับให้เข้ากับการผันผวนของระบบ สวิตช์ตัดโหลด 4 ตำแหน่งและฟิวส์แบบเบย์เน็ตช่วยเพิ่มความปลอดภัยและการป้องกันในการทำงาน วาล์วระบายแรงดันอัตโนมัติและวาล์วเติม/ระบาย (พร้อมเครื่องมือเก็บตัวอย่าง) ช่วยลดความซับซ้อนในการบำรุงรักษา ตัวเรือนเหล็กเคลือบกันการงัดแงะทนทานต่อความเสียหายและการกัดกร่อน เหมาะสำหรับการใช้งานกลางแจ้ง
บูชชิ่งบ่อ 200A หลัก (การเชื่อมต่อแบบหน้าตาย 4 จุด) และขั้วต่อแบบเกลียวแบบมีชีวิต 3 จุดรองให้การเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ การออกแบบหน้าตายช่วยเพิ่มความปลอดภัย ในขณะที่สตั๊ดแบบเกลียวช่วยลดความซับซ้อนในการเดินสาย
ข้อมูลจำเพาะ
| Sข้อมูลจำเพาะของหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นดิน 1 เฟส | ||||||||
| พิกัด | แรงดันไฟฟ้าสูง (kV) | การสูญเสียขณะไม่มีโหลด | การสูญเสียขณะมีโหลด | ความสูง | ความลึก | ความกว้าง | น้ำหนักน้ำมัน (กก.) | น้ำหนักรวม (กก.) |
| (kVA) | (มม.) | (มม.) | (มม.) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or อื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
ทำไมต้องเลือกเรา
1. หม้อแปลงไฟฟ้า 1 เฟส WINLEY ได้รับการรับรอง UL/cUL โดยมีความจุ 10-333KVA และแรงดันไฟฟ้าสูงถึง 34.5KV
2. ผลิตภัณฑ์ได้รับการออกแบบตามมาตรฐานหลายฉบับและเป็นไปตามหรือเกินกว่า DOE 2016, IEEE, ANSI, CSA, IEC, NEMA และมาตรฐานอื่นๆ
3. กำลังการผลิตรายเดือนเกิน 800 หน่วย และสามารถจัดส่งได้อย่างรวดเร็วภายใน 4 สัปดาห์
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลารอคอยสินค้านานเท่าใด
ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน
3. ถาม: การรับประกันนานเท่าใด
ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากคุณต้องการ
4. ถาม: มี OEM/ODM หรือไม่
ตอบ: ใช่มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้าได้
บริการที่กำหนดเอง:
ก. สีที่กำหนดเองและฟังก์ชันพิเศษ
ข. กล่องที่กำหนดเอง
ค. พิมพ์โลโก้ของลูกค้า
ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นจะต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ ผู้สอนด้านเทคนิคในแต่ละกระบวนการ ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
|
