หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองขนาด 1500Kva สามเฟส แช่น้ำมัน หม้อแปลงแยก 480V

หม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองขนาด 1500 kVA สามเฟส แช่น้ำมัน สำหรับใช้ภายนอกอาคาร มีแรงดันไฟฟ้าหลัก 480V และแรงดันไฟฟ้ารอง 480Y/277V ระบายความร้อนแบบ ONAN, ทำงานที่ 60Hz, กลุ่มเวกเตอร์ Dyn1, ฉนวนคลาส A และอุณหภูมิเพิ่มขึ้น 65K พร้อมขดลวดอลูมิเนียม, แกนเหล็กซิลิคอน และฉนวนน้ำมันแร่ เป็นไปตามมาตรฐาน IEEE ANSI C57.12.00

ข้อมูลหลัก

แบบแปลนทางเทคนิค

ทำไมต้องเลือก WINLEY?

เรามีหม้อแปลงไฟฟ้าแบบติดตั้งบนแผ่นรองสามเฟสหลากหลายรุ่นที่มีกำลังไฟฟ้าตั้งแต่ 45kVA ถึง 5500kVA และแรงดันไฟฟ้าสูงสุด 34.5kV ทั้งหมดเป็นไปตามหรือสูงกว่ามาตรฐานต่างๆ เช่น DOE 2016, IEEE/ANSI, CSA, IEC และ NEMA หม้อแปลงไฟฟ้าของเราได้รับการรับรอง UL/cUL (UL-US-2431836-0, UL-CA-2423202-0) และสามารถรับรอง UL partner authorization ตามความต้องการของลูกค้า ด้วยผลิตภัณฑ์ของเราที่ใช้กันอย่างแพร่หลายในสาธารณูปโภคทั่วสหรัฐอเมริกาและแคนาดา เราจึงนำประสบการณ์ด้านการออกแบบและการผลิตที่หลากหลาย บริการหลังการขายที่เป็นมืออาชีพและเชื่อถือได้ และการจัดส่งที่รวดเร็วภายใน 7–35 วัน

คุณสมบัติมาตรฐาน

• ทำงานที่ 60 Hz
• อุณหภูมิขดลวดเฉลี่ยเพิ่มขึ้น 65°C
• การจัดเรียงแบบป้อนแบบรัศมีและแบบวนรอบ
• ขั้วต่อ HV แบบ Dead และ Live front
• HV BIL 45 – 150 kV (Dead Front) 200 kV (Live Front)
• LV BIL 30 – 60 kV
• กลอนล็อคสามจุดของประตูแรงดันต่ำ
• ประตูแรงดันสูง ซึ่งสามารถเปิดได้หลังจากเปิดประตูแรงดันต่ำเท่านั้น
• พาร์ติชั่นเหล็กแข็ง
• ถังหม้อแปลงไฟฟ้าเชื่อมจากฝาครอบถึงฐาน

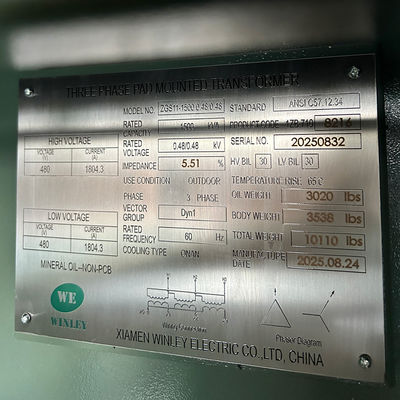

• ป้ายชื่อถาวร
• ช่องเติมท่อ NPT ขนาดหนึ่งนิ้ว
• แผ่นรองกราวด์ถัง ANSI
• วาล์วระบายและตัวอย่างขนาดหนึ่งนิ้ว
• วาล์วระบายแรงดันอัตโนมัติ (35 SCFM)
• ตัวเปลี่ยนแท็ปพร้อมแท็ปกำลังไฟฟ้าเต็มที่ (2) 2.5% เหนือและต่ำกว่าค่าพิกัด
• ช่องมือขนาด 10”x18” (หรือ 14”x25”) หนึ่งช่องในฝาครอบถังหม้อแปลงไฟฟ้า
• ทาสีเขียวมะกอก (Munsell 7GY 3.29/1.5)
• ออกแบบ ผลิต และทดสอบตาม
ตามมาตรฐาน ANSI ล่าสุด

Specification

กระบวนการผลิต

คำถามที่พบบ่อย

1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่

ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ

2. ถาม: ระยะเวลาในการจัดส่งคืออะไร

ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน

3. ถาม: การรับประกันนานแค่ไหน

ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคหากคุณต้องการ

4. ถาม: มี OEM/ODM หรือไม่

ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้า

บริการที่กำหนดเอง:

ก. สีที่กำหนดเองและฟังก์ชันพิเศษ

ข. กล่องที่กำหนดเอง

ค. พิมพ์โลโก้ของลูกค้า

ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นจะต้องได้รับการยืนยันก่อนการผลิต

5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร

ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามข้อกำหนดอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ แต่ละกระบวนการมีผู้สอนด้านเทคนิค ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
