| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ZGD-100/12.47 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | เคสไม้อัด |
| เงื่อนไขการจ่ายเงิน: | t/t |

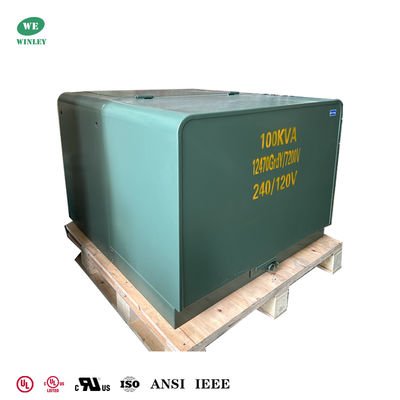

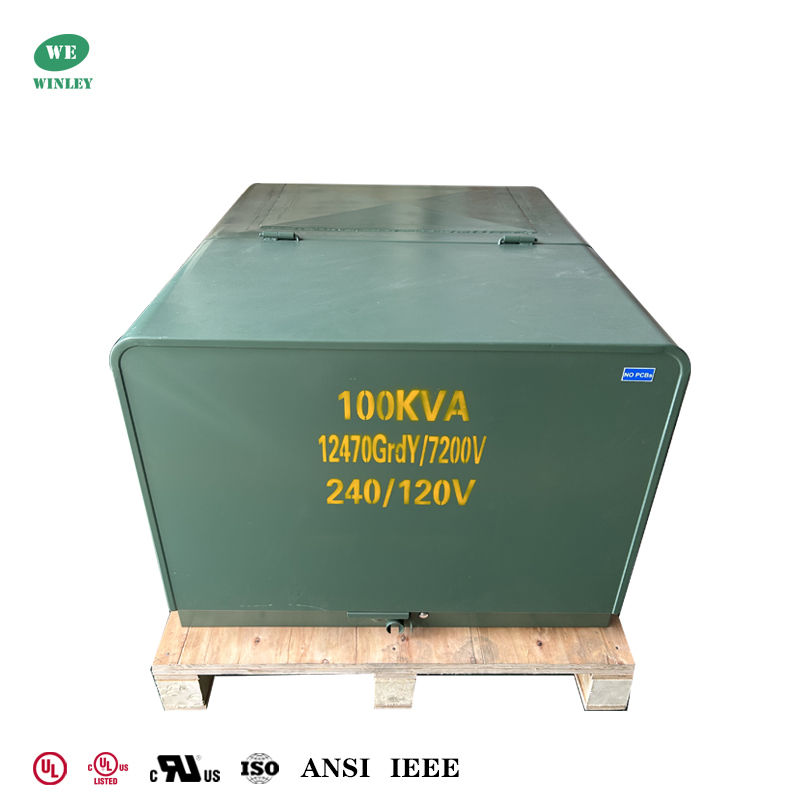

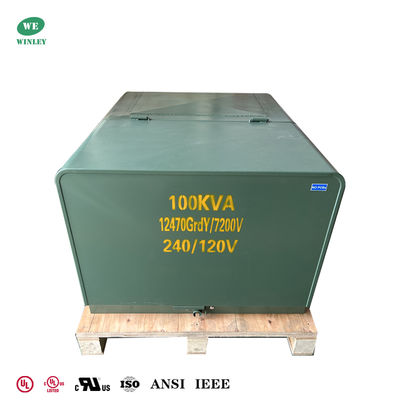

หม้อแปลงไฟฟ้าชนิดติดตั้งบนแท่นแบบเฟสเดียว 100Kva ได้รับการรับรองมาตรฐาน IEEE UL, แบบป้อนแบบวน 12.47KV ถึง 240/120V
หม้อแปลงไฟฟ้าชนิดติดตั้งบนแท่นขนาด 100 kVA แบบมีช่องใส่ของเหลวชนิด II ให้พลังงานแบบเฟสเดียวที่เชื่อถือได้ พร้อมไฟหลัก 12470Y/7200 V แบบต่อสายดินและไฟรอง 240/120 V ออกแบบมาสำหรับการติดตั้งภายนอกอาคารบนแท่น มีระบบระบายความร้อนแบบ KNAN ระบายความร้อนด้วยตัวเอง ฉนวน Class E (120°C) อุณหภูมิเพิ่มขึ้น 65°C และเป็นไปตามมาตรฐาน DOE 2016 และ ANSI/IEEE
ทำไมต้องเลือกเรา
1. หม้อแปลงไฟฟ้าแบบเฟสเดียว WINLEY ได้รับการรับรอง UL/cUL มีกำลังไฟ 10-333KVA และแรงดันไฟฟ้าสูงสุด 34.5KV
2. ผลิตภัณฑ์ได้รับการออกแบบตามมาตรฐานหลายฉบับและเป็นไปตามหรือเกินกว่ามาตรฐาน DOE 2016, IEEE, ANSI, CSA, IEC, NEMA และมาตรฐานอื่นๆ
3. กำลังการผลิตต่อเดือนมากกว่า 800 หน่วย และสามารถจัดส่งได้อย่างรวดเร็วภายใน 4 สัปดาห์
ข้อมูลหลัก
| ประเภทหม้อแปลงไฟฟ้า | ติดตั้งบนแท่น, ชนิดมีช่อง II |
| เฟส | เฟสเดียว |
| กำลังไฟ | 100 KVA |
| ประเภทการป้อนหม้อแปลงไฟฟ้า | ป้อนแบบวน |
| กลุ่มเวกเตอร์ | II6 |
| แรงดันไฟฟ้าหลัก | 12470GrdY/7200 |
| แรงดันไฟฟ้าทุติยภูมิ | 240/120V (L-N-L) |
| เฟสเซอร์ทุติยภูมิ | ขดลวดคู่เฟสเดียว |
| ความถี่ | 60 Hz |
| อุณหภูมิเพิ่มขึ้น | 65°C |
| พิกัดฉนวน | E |
| คลาสการระบายความร้อน | KNAN |
| มาตรฐานประสิทธิภาพ | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน ANSI/IEEE |
| พิกัด K-Factor (การลดทอนฮาร์มอนิก) | K-1 (มาตรฐาน) |
| วัสดุขดลวด | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม | 40°C |
| ประสิทธิภาพ | 99.00% |
| การสูญเสียขณะไม่มีโหลด (วัตต์)* | +/- 270W |
| การสูญเสียขณะมีโหลด (วัตต์)* | +/- 1,100W |
แบบแปลนทางเทคนิค

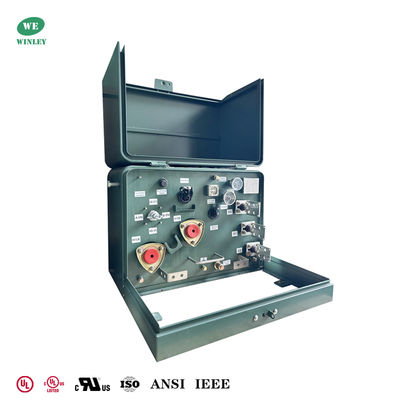

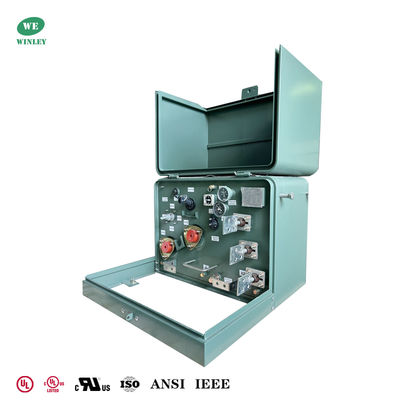

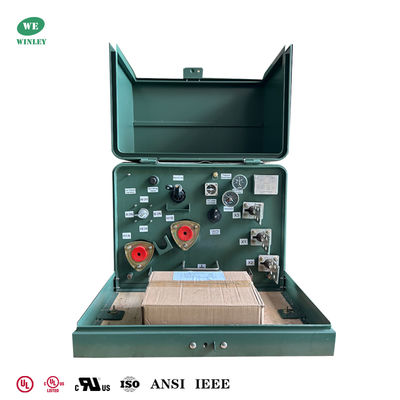

สร้างด้วยขดลวดทองแดง, ของเหลวฉนวนน้ำมันจากพืชธรรมชาติที่ย่อยสลายได้, ตัวเปลี่ยนแท็ป 5 ตำแหน่งเข้าถึงด้านหน้า, การป้องกันหลักแบบฟิวส์เบย์เน็ตพร้อมลิงก์แยก และอุปกรณ์ป้องกันไฟกระชากแบบข้อศอกแรงดันสูง ขั้วต่อที่แข็งแรง, อุปกรณ์ระบายแรงดัน, เกจวัดแบบอะนาล็อก และระดับเสียงรบกวนต่ำ 51 dBA ทำให้เหมาะสำหรับการใช้งานการกระจายสินค้าที่เชื่อถือได้และเป็นมิตรต่อสิ่งแวดล้อม
คุณสมบัติและอุปกรณ์เสริมเพิ่มเติม
1. ตัวเลือกการออกแบบประสิทธิภาพที่หลากหลายเพื่อให้ตรงตามการใช้งานของลูกค้าและข้อกำหนดขั้นต่ำของ DOE ใหม่
2. ตัวเปลี่ยนแท็ปขณะไม่มีโหลดแรงดันสูง
3. พิกัดแรงดันไฟฟ้าสูงคู่ (ไม่มีให้ใช้งานร่วมกับแท็ป)
4. ถังและตู้สแตนเลสสตีลทั้งหมด หรือส่วนประกอบผสมกับเหล็กกล้าคาร์บอนและสแตนเลสสตีล
5. สวิตช์แบ่งส่วนหรือสวิตช์ตัดโหลดแรงดันสูง 2 ตำแหน่ง
6. ตัวเลือกและชุดฟิวส์หลายแบบ รวมถึงฟิวส์ขับไล่ภายในและภายนอกแบบอนุกรมพร้อมลิงก์แยก หรือฟิวส์จำกัดกระแสไฟบางส่วน
หม้อแปลงไฟฟ้าทั้งหมดได้รับการทดสอบอย่างเข้มงวดตามฉบับล่าสุดของ ANSI®, IEEE®, NEMA ที่เกี่ยวข้อง
ข้อมูลจำเพาะ
| Sข้อมูลจำเพาะหม้อแปลงไฟฟ้าแบบติดตั้งบนแท่นแบบเฟสเดียว | ||||||||
| พิกัด | แรงดันไฟฟ้าสูง (kV) | การสูญเสียขณะไม่มีโหลด | การสูญเสียขณะมีโหลด | ความสูง | ความลึก | ความกว้าง | น้ำหนักน้ำมัน (กก.) | น้ำหนักรวม (กก.) |
| (kVA) | (มม.) | (มม.) | (มม.) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or อื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลารอคอยสินค้านานเท่าใด
ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน
3. ถาม: การรับประกันนานเท่าใด
ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคหากคุณต้องการ
4. ถาม: มี OEM/ODM หรือไม่
ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้า
บริการที่ปรับแต่งเอง:
ก. สีที่กำหนดเองและฟังก์ชันพิเศษ
ข. กล่องที่กำหนดเอง
ค. พิมพ์โลโก้ของลูกค้า
ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ ผู้สอนด้านเทคนิคในแต่ละกระบวนการ ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
|
