| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | D-250/22.86 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

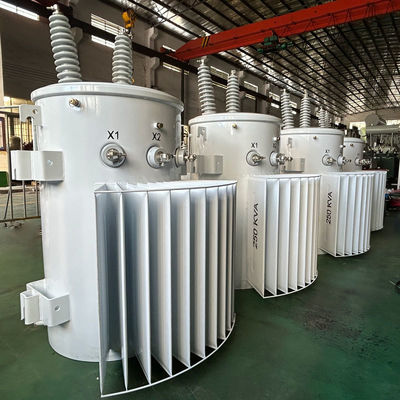

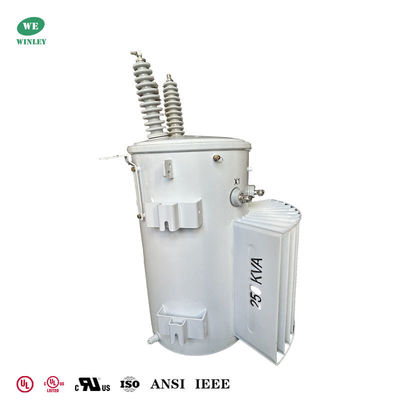

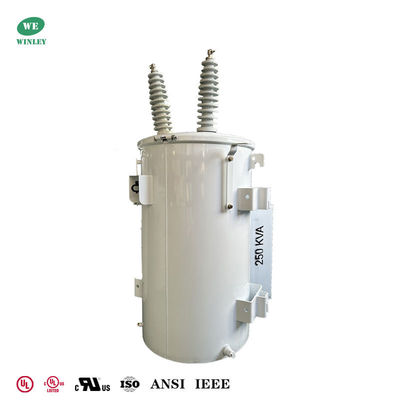

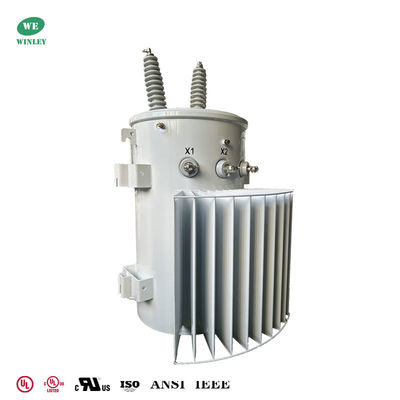

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาเฟสเดียว 250kva ถัง 304 SS 22860Grdy ถึง 480V หม้อแปลงจำหน่ายไฟฟ้าแบบแช่น้ำมัน UL/cUL Listed
WINLEY Electric ออกแบบและผลิตหม้อแปลงจำหน่ายไฟฟ้าชนิดเฟสเดียวแบบติดตั้งบนเสาสำหรับระบบสาธารณูปโภคเหนือศีรษะ สร้างขึ้นเพื่อพลังงานที่เชื่อถือได้และอายุการใช้งานที่ยาวนาน หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาขนาด 250 kVA นี้จับคู่ความจุสูงเข้ากับความปลอดภัย ประสิทธิภาพ และความทนทานต่อการกัดกร่อนชั้นนำของอุตสาหกรรม — ตอนนี้เสริมด้วยการรับรอง UL ที่เชื่อถือได้เพื่อการปฏิบัติตามข้อกำหนดที่มั่นใจและความมั่นใจในภาคสนาม
หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาข้อมูลหลัก
| ประเภทหม้อแปลง | หม้อแปลงไฟฟ้าแบบติดตั้งบนเสา |
| เฟส | เฟสเดียว |
| ความจุ | 250 KVA |
| แรงดันไฟฟ้าหลัก | 22860GrdY/13200 |
| แรงดันไฟฟ้าทุติยภูมิ | 277/480V |
| ความถี่ | 60 Hz |
| อุณหภูมิที่เพิ่มขึ้น | 65°C |
| พิกัดฉนวน | ฉนวนคลาส E - 120°C, 248°F |
| คลาสระบายความร้อน | ONAN; ระบายความร้อนด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน CSA เป็นไปตามมาตรฐาน ANSI/IEEE |
| วัสดุขดลวด | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม | 40°C |
| ช่วงอุณหภูมิการทำงานโดยรอบ | -40°C ถึง +40°C (-50°F ถึง +104°F) |
| ระดับเสียง | 55 dBA |
| วัสดุถัง | สแตนเลสสตีล 304 |
| ประสิทธิภาพ | 99.20% |
| การสูญเสียเมื่อไม่มีโหลด (เป็นวัตต์) | +/- 680W |
| การสูญเสียเมื่อโหลดเต็มที่ (เป็นวัตต์) | +/- 2,755W |
แบบร่างทางเทคนิค
กุญแจสำคัญข้อดี
การรับรองหม้อแปลงไฟฟ้าแบบติดตั้งบนเสา
หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาข้อมูลจำเพาะ
| หม้อแปลงแช่น้ำมันเฟสเดียว 10kva-333kva | ||||||
| ความจุพิกัด (kVA) | สูง | แรงดันไฟฟ้าต่ำ (v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อิมพีแดนซ์ไฟฟ้าลัดวงจร (%) | ประสิทธิภาพ |
| แรงดันไฟฟ้า (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
กระบวนการผลิต
|
