| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | D-100/34.5 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

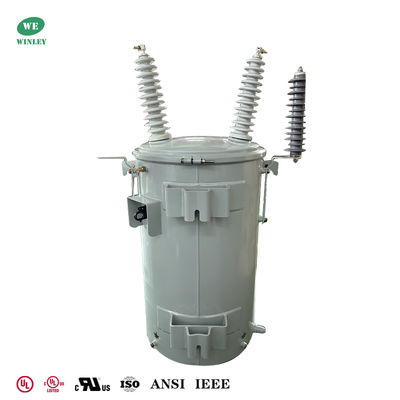

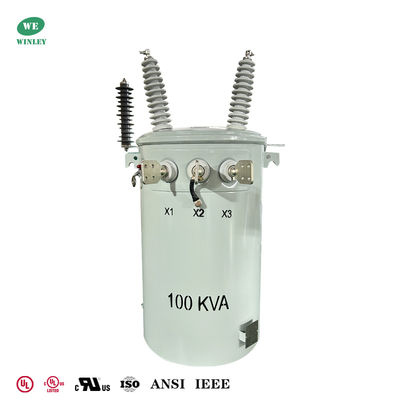

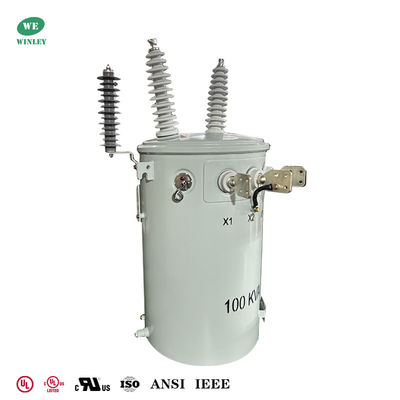

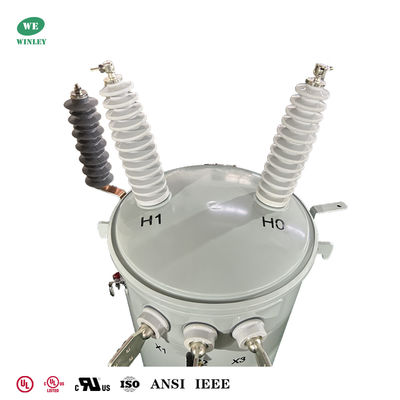

หม้อแปลงไฟฟ้าบนเสา 100 Kva 34.5kv ถึง 120v แบบขดลวดคู่ หม้อแปลงจำหน่ายน้ำมัน
ภาพรวม
หม้อแปลงจำหน่ายไฟฟ้าเหนือศีรษะ Winley ขนาด 100 kVA เป็นหน่วยเฟสเดียวที่ติดตั้งบนเสาและบรรจุน้ำมัน ออกแบบมาเพื่อการจำหน่ายไฟฟ้าที่มีประสิทธิภาพและเชื่อถือได้ในเครือข่ายเหนือศีรษะ สร้างขึ้นตามมาตรฐานอุตสาหกรรมและข้อกำหนดด้านประสิทธิภาพของ DOE หม้อแปลงไฟฟ้านี้เหมาะสำหรับการจำหน่ายไฟฟ้าในที่อยู่อาศัย เชิงพาณิชย์ และอุตสาหกรรมเบา การเปลี่ยนหน่วยงานเดิม และการก่อสร้างใหม่ที่ต้องการโซลูชันการติดตั้งบนเสาที่กะทัดรัดและทนทาน
กำลังการผลิตและการจัดส่งของ Winley Manufacturing
ผลิตภัณฑ์ที่ได้รับการรับรอง UL/cUL: หม้อแปลงจำหน่ายไฟฟ้าเฟสเดียวของ Winley (10–333 kVA, สูงสุด 34.5 kV)
การออกแบบหลายมาตรฐาน: ผลิตภัณฑ์ได้รับการออกแบบมาเพื่อให้เป็นไปตามหรือเกินกว่า DOE 2016, IEEE, ANSI, CSA, IEC, NEMA และมาตรฐานอื่นๆ ที่เกี่ยวข้อง
กำลังการผลิตและการจัดส่ง: กำลังการผลิตรายเดือนเกิน 800 หน่วย จัดส่งมาตรฐานอย่างรวดเร็วภายใน 4 สัปดาห์ ขึ้นอยู่กับการกำหนดค่าและขนาดการสั่งซื้อ
ข้อมูลหลัก
| ประเภทหม้อแปลง | หม้อแปลงจำหน่ายไฟฟ้าเหนือศีรษะ, ประเภททั่วไป |
| เฟส | เฟสเดียว |
| ความจุ | 100 KVA |
| แรงดันไฟฟ้าหลัก | 34500GrdY/19920 |
| Primary BIL | 125 kV |
| แรงดันไฟฟ้าทุติยภูมิ | 120/240V |
| ระดับแรงดันไฟฟ้าทุติยภูมิ | คลาส 1.2 kV |
| เฟสเซอร์ทุติยภูมิ | ขดลวดคู่เฟสเดียว |
| Secondary BIL | 30 KV |
| ความถี่ | 60 Hz |
| อุณหภูมิเพิ่มขึ้น | 65°C |
| พิกัดฉนวน | คลาส E |
| คลาสระบายความร้อน | KNAN; ระบายความร้อนด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน ANSI/IEEE |
| วัสดุขดลวด | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม | 40°C |
| ระดับเสียง | 51 dBA |
| ประสิทธิภาพ | 99.00% |
| การสูญเสียขณะไม่มีโหลด (วัตต์) | +/- 268W |
| การสูญเสียขณะโหลดเต็มที่ (วัตต์) | +/- 1,095W |
ภาพวาด
ทำไมต้องเลือกหน่วยนี้
ประสิทธิภาพสูง: การสูญเสียในการทำงานต่ำช่วยลดต้นทุนพลังงานตลอดอายุการใช้งานและเป็นไปตามข้อกำหนดของ DOE
โครงสร้างที่ทนทาน: วัสดุคุณภาพ (ขดลวดทองแดง, แกนเหล็ก GO, ถังทนต่อการกัดกร่อน) เพื่ออายุการใช้งานที่ยาวนาน
ใช้งานง่าย: ที่จับก๊อกภายนอก, ฝาครอบด้านบนแบบถอดได้, เครื่องหมายระดับน้ำมันภายใน, ช่องระบายน้ำ และข้อกำหนดการต่อสายดินช่วยลดความซับซ้อนในการติดตั้งและบำรุงรักษา
ได้รับการรับรองและเป็นไปตามข้อกำหนด: การรับรอง UL/cUL พร้อมการปฏิบัติตามมาตรฐานที่กว้างขวางช่วยสร้างความมั่นใจให้กับสาธารณูปโภคและผู้รับเหมา
พร้อมใช้งานอย่างรวดเร็ว: กำลังการผลิตที่แข็งแกร่งและการจัดส่งที่รวดเร็วช่วยลดระยะเวลานำโครงการ
ข้อมูลจำเพาะ
| หม้อแปลงแช่น้ำมันเฟสเดียว 10kva-333kva | ||||||
| พิกัดความจุ(kVA) | สูง | แรงดันไฟฟ้าต่ำ(v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อิมพีแดนซ์ไฟฟ้าลัดวงจร(%) | ประสิทธิภาพ |
| แรงดันไฟฟ้า(v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
กระบวนการผลิต
|
