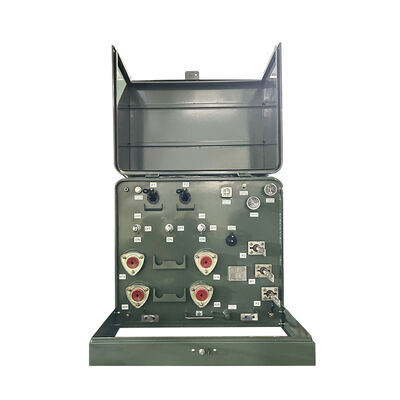

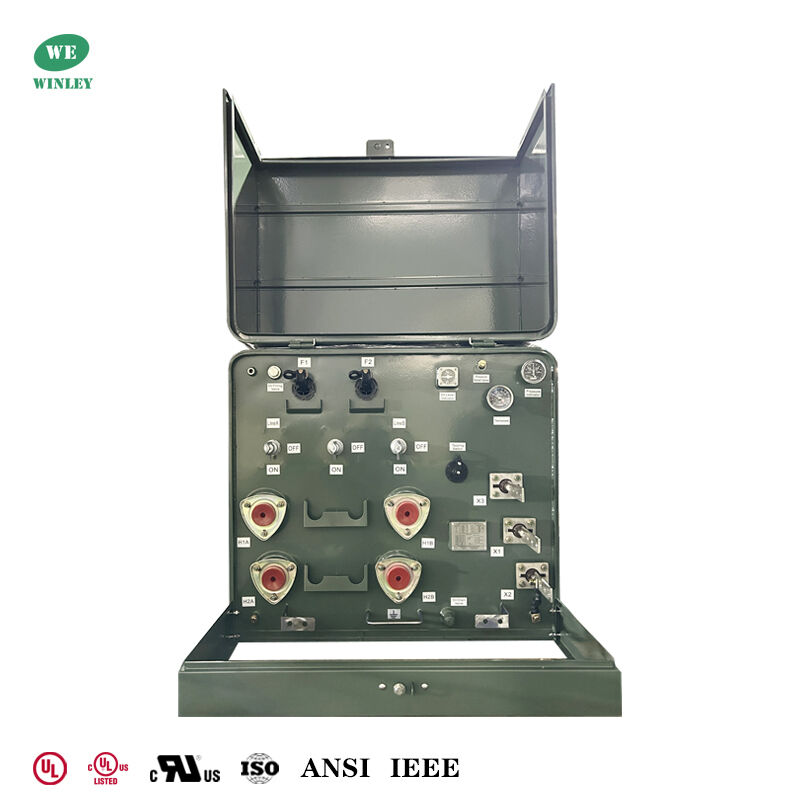

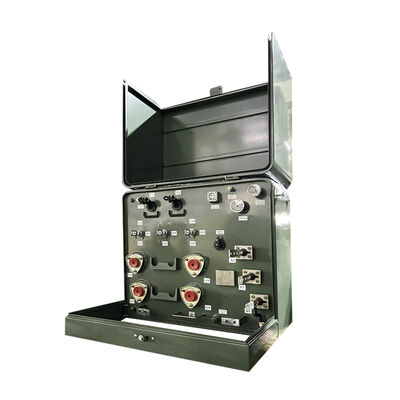

| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ZGD-25/13.2 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทหม้อแปลง | ติดตั้งบนพื้นดิน |
| เฟส | เฟสเดียว |
| ความจุ | 25 kVA |
| กลุ่มเวกเตอร์ | II6 |
| แรงดันไฟฟ้าหลัก | 13200V |
| แรงดันไฟฟ้าทุติยภูมิ | 240/120V |
| เฟสเซอร์ทุติยภูมิ | ขดลวดคู่เฟสเดียว |
| ความถี่ | 60 Hz |
| อุณหภูมิเพิ่มขึ้น | 65°C |
| คลาสการระบายความร้อน | KNAN; ระบายความร้อนด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน ANSI/IEEE |
| วัสดุขดลวด | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม | 40°C |
| ระดับเสียง | 48 dBA |
| วัสดุถัง | สแตนเลสสตีล 304 |
| พิกัด (kVA) | แรงดันไฟฟ้าสูง (kV) | การสูญเสียขณะไม่มีโหลด | การสูญเสียขณะมีโหลด | ความสูง (มม.) | ความลึก (มม.) | ความกว้าง (มม.) | น้ำหนักน้ำมัน (กก.) | น้ำหนักรวม (กก.) |
|---|---|---|---|---|---|---|---|---|
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 หรืออื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
