เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน

1500 KVA เครื่องแปลง 3 ขั้นตอนติดกับพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัด

ประเภททั้งหมด

เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน

เครื่องแปลงที่ติดตั้งพัดระยะเดียว

เครื่องปฏิกรณ์สามเฟส

ติดต่อเรา

Mr. Steven

steven@winley-electric.com

86-18650108051

ติดต่อตอนนี้

1500 KVA เครื่องแปลง 3 ขั้นตอนติดกับพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัด

ชื่อแบรนด์:	WINLEY
เลขรุ่น:	ZGS-1500/35
ขั้นต่ำ:	1 หน่วย
ราคา:	$5000-$150000
รายละเอียดการบรรจุ:	กรณีไม้อัด
เงื่อนไขการจ่ายเงิน:	ที/ที

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

UL/cUL,CE,ISO

ประเภทหม้อแปลง:

สามเฟส

ประเภทฟีด:

ฟีดลูป

ความจุ:

1500 เควีเอ

แรงดันหลัก:

34.5KV

แรงดันรอง:

208y/120

คลาสความเย็น:

Onan; ระบายความร้อนด้วยตนเอง

ค่าประเมินประสิทธิภาพ:

DOE2016, CSA, ANSI/IEEE

สามารถในการผลิต:

1,000SET/เดือน

เน้น:

หม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นพร้อมการแตะนอกวงจร 7 ระดับ

หม้อแปลงไฟฟ้าแช่น้ำมันพร้อมการปรับแรงดันไฟฟ้าหลายระดับ

หม้อแปลงไฟฟ้าสามเฟสพร้อมบูชฉนวนพอร์ซเลนสำหรับต่อลงดิน

คําอธิบายสินค้า

1500kVA แทรนฟอรเมอร์ 3 ขั้นตอนติดกับแพด น้ํามันดําน้ํา ลดลง 34500v ถึง 208v 120v แทรนฟอรเมอร์ติดกับแพดด้านหน้า

เครื่องแปลงสามเฟส 1500kVA ของ WINLEY เป็นอุปกรณ์กระจายพลังงานที่มีประสิทธิภาพสูงที่ออกแบบมาเพื่อการส่งไฟฟ้าอย่างมีประสิทธิภาพและน่าเชื่อถือ

โดยใช้โครงสร้างการให้พลังงานแบบลุป จึงเหมาะสําหรับการติดตั้งในภายในและภายนอก ทั้งหมด เพื่อตอบโจทย์ความต้องการด้านพลังงานในพื้นที่อุตสาหกรรม การค้าและที่อยู่อาศัยต่างๆ

การปรับปรุงความดันหลายแบบที่หลากหลาย ความเชื่อมโยงอย่างเคร่งครัดกับมาตรฐานนานาชาติ ANSI การรับรอง UL / cUL ที่มีอํานาจและใช้งานสําหรับการปรับปรุงความปลอดภัย - ทั้งหมดนี้รวมกันทําให้มันเป็นตัวเลือกที่ดีที่สุด สําหรับระบบกระจายพลังงานที่ต้องการความปลอดภัย, ความเหมาะสม และความน่าเชื่อถือ

รายละเอียดเทคนิคหลัก

ไม่ ไม่	รายละเอียด	หน่วย	รายละเอียด
1	ประเภท	~	ติดพัด, การให้อาหารวงจร
2	ความจุ	kVA	1500
3	เลขระยะ	~	3
4	ความดันประถม	V	34500
4	ผูกกระโปรงพื้นฐาน	~	(6) 35KV ประเภท 200A ทองแดง 1 ชิ้น bushing + (1) H0
4	BIL	kV	150
5	ความดันระดับรอง	V	208Y/120
5	การปรับกระโปรงรอง	~	(4) หมาก 10 หลุม
5	BIL	kV	30
6	ประเภทการดึง	~	ออกจากวงจร
7	ระยะการดึง	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	วิธีการเย็น	~	ONAN
9	อัตราความถี่	Hz	60
10	กลุ่มเวกเตอร์	~	Dyn1
11	ประเภทการปิด	~	A
12	การเพิ่มอุณหภูมิ	°C	65/60 (ลวด/น้ํามันด้านบน)

ภาพวาดทางเทคนิค

การตั้งค่าแบบมาตรฐาน

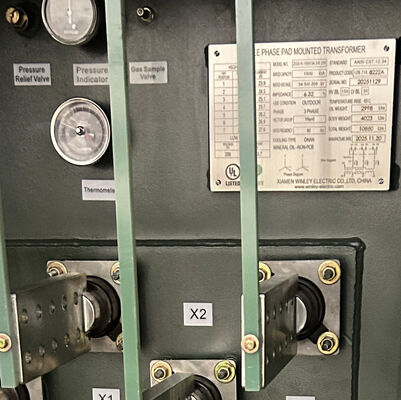

เครื่องแปลงมีอุปกรณ์เสริมครบวงจรเพื่อรับรองการทํางานที่ปลอดภัยและมั่นคง รวมถึง:
เครื่องสลับเบรค 2 ตําแหน่ง
ช่องระบายน้ําที่มีวาล์วตัวอย่างในด้าน HV (ความดันสูง)
เครื่องวัดอุณหภูมิ
เครื่องวัดระดับของของเหลว
เครื่องวัดความดัน
วาล์วลดความดัน
ฟิวส์บายเอเน็ต & ฟิวส์จํากัดกระแสในด้าน HV
36KV ภายใต้ตัวจับน้ํามันที่มีสวิทช์ ISO
ทอร์มิเนลการก่อดินที่สอดคล้องกับ H0 การก่อดินโพรเซลีน บุช: รับประกันการเชื่อมต่ออย่างแน่นกับบุช ลดความต้านทานการสัมผัสและรับประกันผลงานการติดดินอย่างต่อเนื่องและน่าเชื่อถือ.

ลักษณะสินค้าหลัก

หนึ่งในข้อดีที่สําคัญที่สุดของทรานฟอร์มนี้คือระดับ 7 ระดับของระยะการติดต่อนอกวงจร (36200V, 35360V, 34500V, 33640V, 33000V, 32175V, 31350V)ระยะความดันความกว้างนี้ทําให้อุปกรณ์สามารถปรับตัวได้อย่างต่อเนื่องกับอัตราต่อเนื่องความดันของเครือข่ายที่แตกต่างกันและฉากการใช้งานที่หลากหลาย ไม่ว่าจะเป็นสําหรับอุตสาหกรรมที่ต้องการความดันสูง, ศูนย์การค้าที่ต้องการการจําหน่ายไฟฟ้าระดับกลางที่มั่นคง หรือพื้นที่อยู่อาศัยที่ต้องการไฟฟ้าระดับต่ําตามมาตรฐานการออกแบบการติดต่อนอกวงจรให้ความปลอดภัยและสะดวกสบายการปรับความแรงดันโดยไม่ต้องหยุดการจําหน่ายพลังงานทั้งหมด, ปรับปรุงความยืดหยุ่นและการใช้งานของเครื่องแปลงในสภาพแวดล้อมเครือข่ายไฟฟ้าที่ซับซ้อน

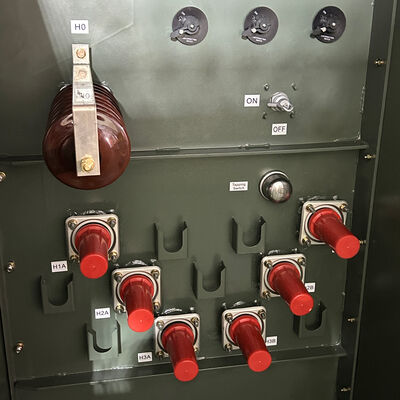

การ ปลอดภัย ที่ เพิ่ม ขึ้น ผ่าน การ ทํา ผืน หม้อ โปรเซลาน

หม้อโปรเซลีน H0 เป็นส่วนสําคัญของการรักษาความปลอดภัย
การกันความร้อนสูง: เซรามิคความบริสุทธิ์สูง ความต้านทาน ≥1000MΩ (25°C) ตัดแยกปลายเพื่อหลีกเลี่ยงการตัดสายสั้น
ความสามารถในการปรับปรุงที่แข็งแกร่ง: การเคลือบกันมลพิษ, ทนต่อสภาพแวดล้อมที่รุนแรง, ทนต่อความชื้น -40 °C ~ 85 °C / ≥ 95%
การเชื่อมต่อที่น่าเชื่อถือ: หลุมภายในแม่นยําตรงกับปลายทองแดง, ความต้านทาน ≤ 0.01Ω, การปล่อยกระแสความผิดพลาดอย่างรวดเร็ว
อายุการใช้งานยาว: เซรามิก (ทนการสวมใส่ / การแก่ตัว, UL94 V-0), ใช้งาน ≥ 20 ปี, ลดต้นทุนการบํารุงรักษา

ข้อมูลรายละเอียด

พลังงานระดับ (KVA)	ความดันสูง (KV)	ความดันต่ํา (V)	การสูญเสียที่ไม่มีภาระ (W)	การสูญเสียในขณะบรรทุก (W)	ความสูง (mm)	ความลึก (มม)	ความกว้าง (mm)	น้ําหนัก (kg)	น้ําหนัก (lbs)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA	เหมือนข้างบน	เหมือนข้างบน	280	2200	1530	980	1510	989	2180
300KVA	เหมือนข้างบน	เหมือนข้างบน	480	3650	1680	1080	1660	1415	3119
500KVA	เหมือนข้างบน	เหมือนข้างบน	680	5100	1790	1160	1810	1905	4200
750KVA	เหมือนข้างบน	เหมือนข้างบน	980	7500	2030	1300	2030	2755	6074
1000KVA	เหมือนข้างบน	เหมือนข้างบน	1150	10300	1854	1549	1651	3235	7132
1500KVA	เหมือนข้างบน	เหมือนข้างบน	1640	14500	2150	1570	2210	5835	12864
2000KVA	เหมือนข้างบน	เหมือนข้างบน	2160	20645	2220	1600	2380	6430	14175
2500KVA	เหมือนข้างบน	เหมือนข้างบน	2680	23786	2330	1650	3070	8865	19544
3000KVA	เหมือนข้างบน	เหมือนข้างบน	3300	30300	2460	1850	3260	11300	24912
3735KVA	เหมือนข้างบน	เหมือนข้างบน	4125	37875	2680	2060	4080	14400	31746

กระบวนการผลิต
