| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ZGS-1500/0.48 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$100000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

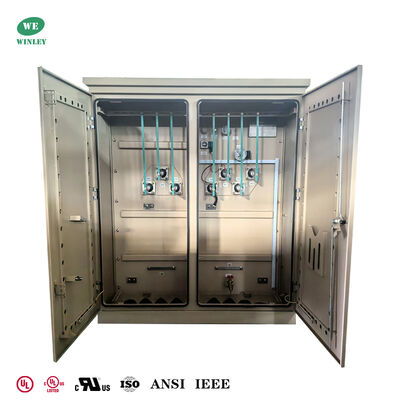

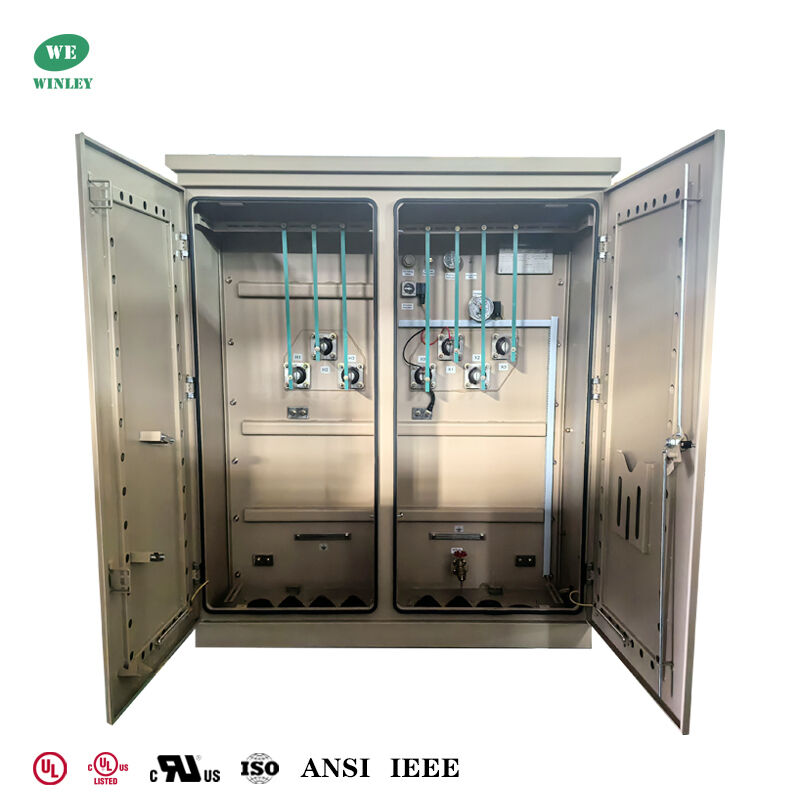

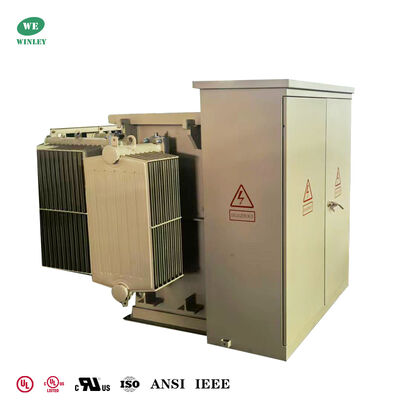

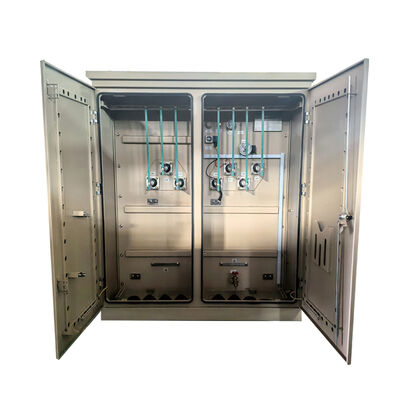

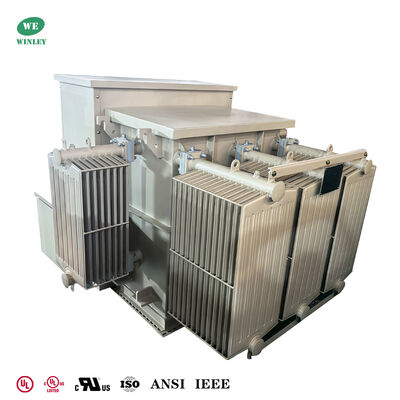

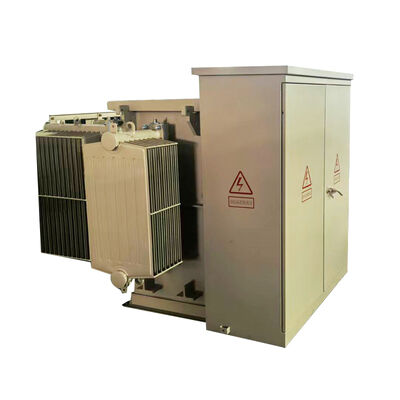

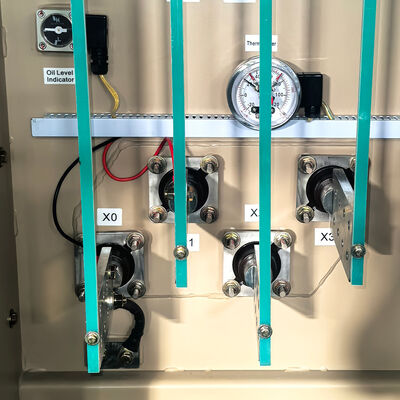

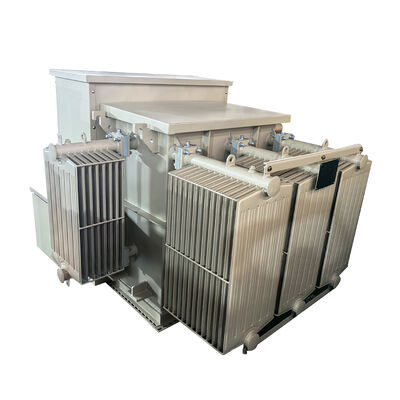

1500kva แทรนฟอร์เมอร์สามเฟสปาดติดตั้ง น้ํามันเต็มความดันต่ํา 480V ถึง 240V แทรนฟอร์เมอร์พลังงานไฟฟ้าหน้า
เทรนซอฟอร์มจมน้ํามันขนาดสามเฟส 1500 kVA นี้ถูกออกแบบมาตามมาตรฐาน IEEE / ANSI ของอเมริกาเหนือด้วย 480 V เป็นหลักและ 416Y / 240 V เป็นรองมีน้ํามันเอสเตอร์ FR3 ที่กันไฟ และลวดทองแดง.
รูปภาพโรงงานสินค้า
เครื่องแปลงสามเฟสของ Winley Electric สําหรับตลาดอเมริกาเหนือได้รับการรับรอง UL และ cUL ส่งผลให้กับการแก้ไขพลังงานที่น่าเชื่อถือและมีคุณภาพสูง ที่ได้รับการสนับสนุนจากประสบการณ์ในภูมิภาคที่กว้างใหญ่
ภาพวาดทางเทคนิค
โทรทรานฟอเรอร์ที่ติดตั้งพัดสามเฟสดําน้ําสวิทช์และไฟฟิวส์ในด้านความดันสูงของทรานฟอเรอร์ โดยมีแกนและลวดของทรานฟอเรอร์อยู่ในถังน้ํามันเดียวกันมีข้อดีของโครงสร้างที่ก้าวหน้า, ผลงานที่น่าเชื่อถือ, ประหยัดพลังงานและการลดการบริโภค, การใช้งานที่ยืดหยุ่น, การปรับปรุงที่แข็งแรง, และข้อดีทางเศรษฐกิจ
ข้อมูลหลัก
| ไม่ ไม่ | รายการ | หน่วย | ความต้องการ |
| 1 | ประเภท | ~ | น้ํามันท่วม, แพดติดตั้ง |
| 2 | ความจุ | kVA | 1500 |
| 3 | เลขระยะ | ~ | 3 |
| 4 | โลเตจประถม | V | 480 |
| 5 | ผูกกระโปรงพื้นฐาน | ~ | (3) กลอง 8 หลุม |
| 6 | ความดันระดับรอง | V | 416Y/240 |
| 7 | การปรับกระโปรงรอง | (4) สปาย 8 หลุม | |
| 8 | วิธีการเย็น | ~ | KNAN |
| 9 | อัตราความถี่ | Hz | 60 |
| 10 | กลุ่มเวกเตอร์ | ~ | Dyn1 |
| 11 | ประเภทการปิด | ~ | A |
| 12 | การเพิ่มอุณหภูมิ | K | 65 |
| 13 | วัสดุเหลวหนอน | ~ | น้ํามัน FR3 |
| 14 | สภาพการใช้งาน | ~ | กลางแจ้ง |
| 15 | มาตรฐาน | ~ | IEEE ANSI C5712.00 |
ลักษณะมาตรฐาน
• การทํางาน 60 Hz
• 65 °C การเพิ่มความสูงเฉลี่ย
• การจัดระบบการให้อาหารแบบรัเดียลและลุป
• ปรับปรุงการใช้งาน
• HV BIL 45 150 kV (หน้าตาย) 200 kV (หน้าสด)
• LV BIL 30 60 kV
• การล็อคประตูความดันต่ํา 3 จุด
• ประตูความดันสูง สามารถเปิดได้หลังจากที่ประตูความดันต่ําถูกเปิด
• ช่องแยกเหล็กแข็ง
• ถังทรานฟอร์เมอร์เชื่อมจากฝาถึงฐาน
• ป้ายชื่อถาวร
• การจัดหาปริมาตรการเติมท่อ NPT ขนาด 1 นิ้ว
• ANSI ถังพื้นปั๊ม
• วาล์วระบายน้ําขนาด 1 นิ้ว และเครื่องเก็บตัวอย่าง
• วาล์วลดความดันอัตโนมัติ (35 SCFM)
• เครื่องเปลี่ยนตู้ปุ่มด้วย (2) ช่องปุ่มเต็มกําลัง 2.5% มากกว่าและต่ํากว่าจํานวน
• 1 ช่องมือขนาด 10x18 (หรือ 14x25) ในปกถังแปลง
• สีเขียวมะกอก
• ออกแบบ ผลิต และทดสอบตามมาตรฐาน ANSI ล่าสุด
รายละเอียด
| พลังงานระดับ (KVA) |
โวลเตชั่นสูง (KV) |
โวลเตชั่นต่ํา (V) |
การสูญเสียที่ไม่มีภาระ (W) |
การสูญเสียภายในภาระ (W) |
ความสูง (mm) |
ความลึก (mm) |
ความกว้าง (mm) |
น้ําหนัก (kg) |
น้ําหนัก (ปอนด์) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 กรดี้/7200 4160GrdY/2400 หรืออื่นๆ |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
กระบวนการผลิต
|
