| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | เอส-2000/35 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
2000kva แทรนฟอร์เมอร์พลังงานสับสเตชั่น ONAF Step Down 34.5kv ถึง 480v แทรนฟอร์เมอร์สับสเตชั่นไฟฟ้า
สรุป
สถานีไฟฟ้าย่อย (Substation) เป็นหน่วยสําคัญในเครือไฟฟ้าที่อํานวยความสะดวกในการส่งและจําหน่ายไฟฟ้า สถานีไฟฟ้าย่อย (Substation) มีส่วนประกอบสําคัญ เช่น เครื่องแปลงเครื่องตัดวงจร, เครื่องสวิทช์และระบบการติดตาม เป้าหมายหลักของพวกเขาคือการปรับระดับความดัน, การนํากระแสพลังงาน, และรับประกันความมั่นคงและความปลอดภัยของระบบ

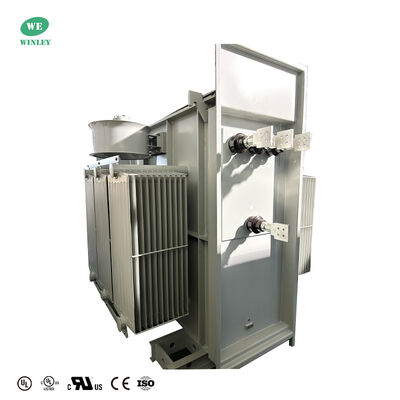

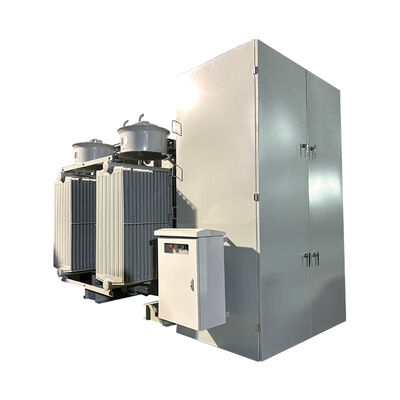

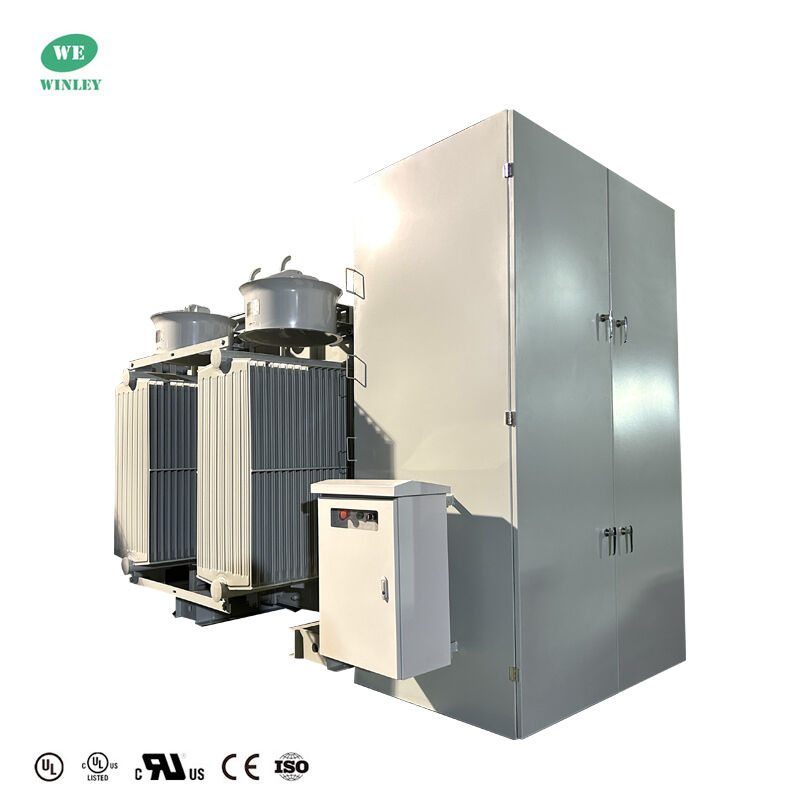

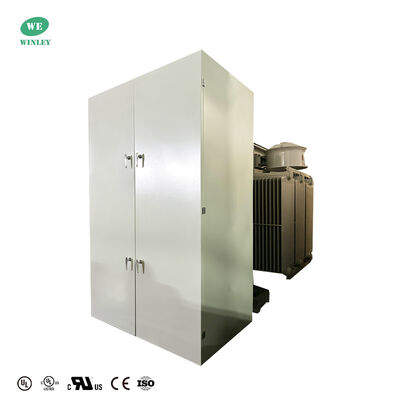

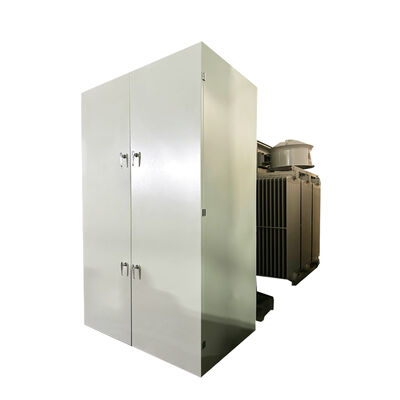

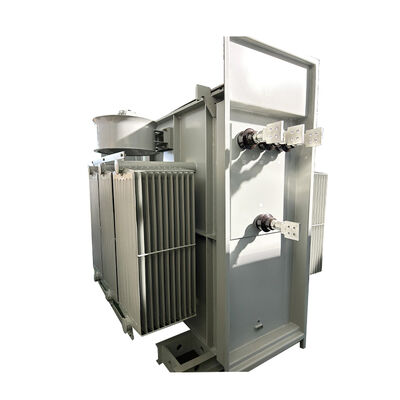

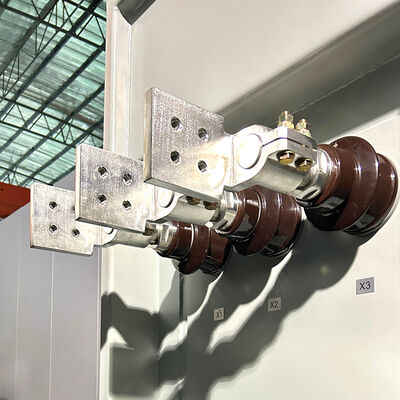

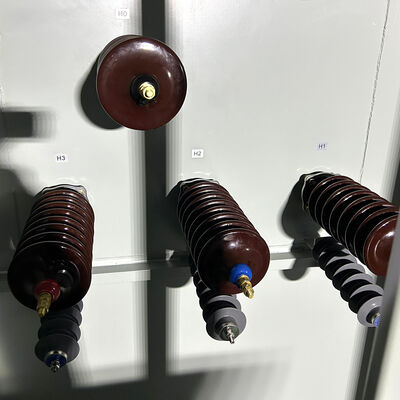

รูปภาพสินค้า
เครื่องแปลงสถานีย่อยของ WINLEY Electric ได้ถูกออกแบบมาเพื่อตอบสนองมาตรฐาน ANSI / IEEE และ IEC โดยมีความจุตั้งแต่ 150KVA ถึง 63MVA และความกระชับกําลังประมาณ 2.4KV ถึง 69KVพวกเขามีการปล่อยบางส่วนที่ต่ํา, การสูญเสียน้อย, เสียงน้อย, น้ําหนักเบา, และอายุการใช้งานยาว
ข้อมูลหลัก
| ไม่ ไม่ | รายการ | หน่วย | ความต้องการ |
| 1 | ประเภท | ~ | ประเภทน้ํามัน |
| 2 | ความจุ | kVA | 2000/2300/2576 |
| 3 | เลขระยะ | ~ | 3 |
| 4 | โลเตจประถม | V | 34500Y/19920 |
| 5 | ความดันระดับรอง | V | 480Y/277 |
| 6 | ระยะการดึง | ~ | ±2*25 |
| 7 | วิธีการเย็น | ~ | ONAN/ONAF |
| 8 | อัตราความถี่ | Hz | 60 |
| 9 | กลุ่มเวกเตอร์ | ~ | YNyn0 |
| 10 | ประเภทการปิด | ~ | A |
| 11 | การเพิ่มอุณหภูมิ | K | 55/55 ((Fn) /65 ((Fn) |
| 12 | อุปสรรค | % | 6.5 |
| 13 | วัสดุการลวด | ~ | อลูมิเนียม |
| 14 | วัสดุหลัก | ~ | เหล็กซิลิคอน |
| 15 | วัสดุเหลวหนอน | ~ | น้ํามันแร่ |
| 16 | สภาพการใช้งาน | ~ | กลางแจ้ง |
ภาพวาดทางเทคนิค
ระเบียบมาตรฐาน
ข้อมูลเฉพาะทาง
รายละเอียดสินค้า
| ความจุ | โวลเตชั่นสูง | โวลเตชั่นต่ํา | สัญลักษณ์การเชื่อมต่อ | อิสระของวงจรสั้น | การสูญเสียโดยไม่มีภาระ | การสูญเสียภายในภาระ | ขนาด | น้ําหนัก |
| (kVA) | (KV) | (V) | (%) | (W) | (W) | W*H*D(mm) | (กก) | |
| 800 | 4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV หรืออื่นๆ |
208/120V 480/277V 600V 12470V 13200V 13800V หรืออื่นๆ |
Dyn1 ยิน0 Dyn11 DD0 และ11 หรืออื่นๆ |
2.7 3.1 4.35 5.75 6 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190 * 1630 * 1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
|
