| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | D-50/13.85 |
| ขั้นต่ำ: | 1ยูนิต |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

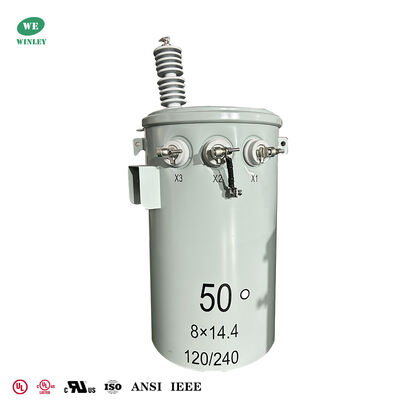

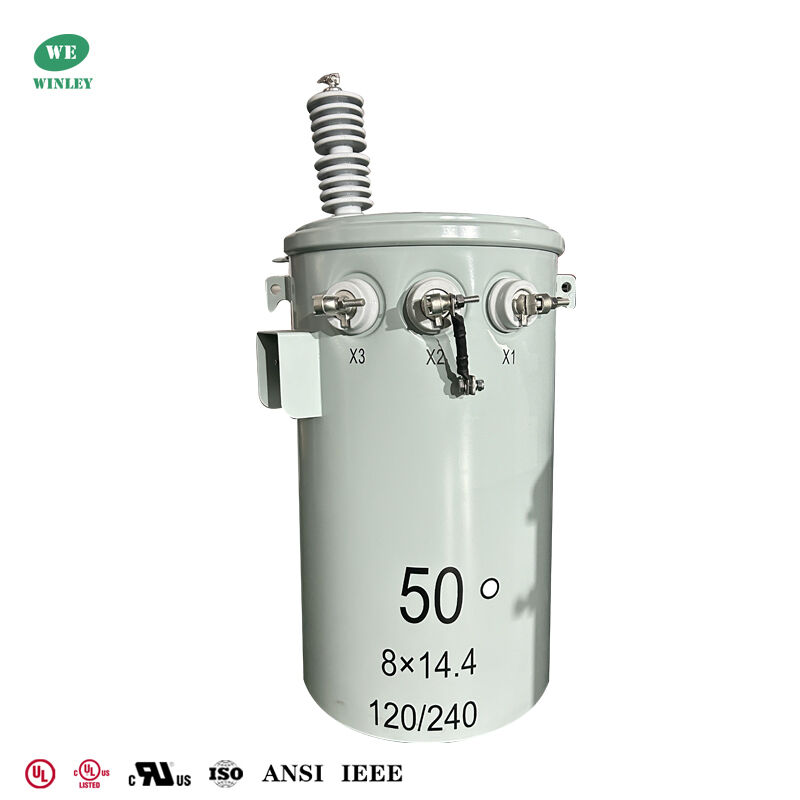

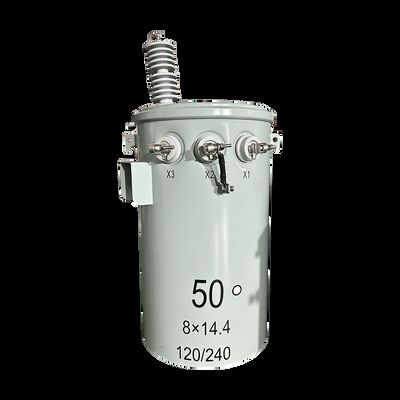

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสา CSA 2.2 802 Standard 50kva ชนิดน้ำมัน 13856V ถึง 120v cUL Certified Power Pole Transformer
มาตรฐาน CSA C2.2-06/CSA 802 ครอบคลุมทุกด้านของการออกแบบ การดำเนินงาน และการทดสอบหม้อแปลงไฟฟ้า เพื่อให้มั่นใจถึงประสิทธิภาพที่ปลอดภัยและมีประสิทธิภาพ โดยเน้นที่การลดการสูญเสียพลังงานและการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม
หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาเฟสเดียวของ Winley Electric เป็นไปตามข้อกำหนดของ CSA อย่างเต็มที่ และได้รับการรับรองจาก UL และ cUL มีความสามารถในการโอเวอร์โหลดสูง ความน่าเชื่อถือสูงสำหรับการทำงานอย่างต่อเนื่อง และบำรุงรักษาง่าย
การรับรอง UL การรับรอง cUL

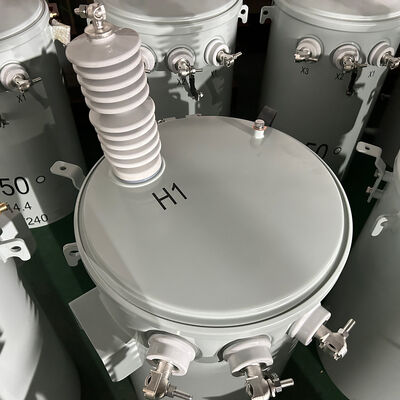

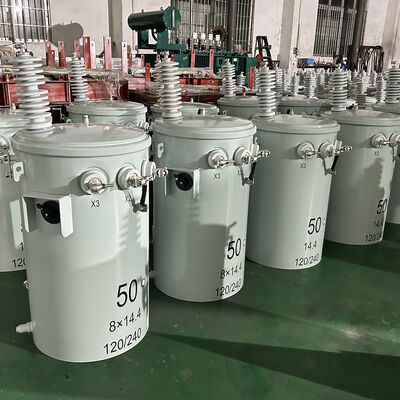

ภาพถ่ายผลิตภัณฑ์จากโรงงาน
ข้อมูลหลัก
| เลขที่ | รายการ | หน่วย | ข้อมูลจำเพาะ | หมายเหตุ |
| 1 | ชนิด | ~ | ติดตั้งบนเสา | ชนิดทั่วไป |
| 2 | พิกัดความจุ | kVA | 50 | |
| 3 | จำนวนเฟส | ~ | เฟสเดียว | |
| 4 | แรงดันไฟฟ้าปฐมภูมิ | V | 13856GrdY/8000 | Grounded Wye |
| 5 | แรงดันไฟฟ้าทุติยภูมิ | V | 120/240 | |
| 6 | กลุ่มเวกเตอร์ | ~ | Ii6 | |
| 7 | ชนิดการแตะ | ~ | การแตะนอกวงจร | |
| 8 | ช่วงการแตะ | % | ±2*2.5 | |
| 9 | วิธีการระบายความร้อน | ~ | ONAN | |
| 10 | ความถี่พิกัด | Hz | 60 | |
| 11 | คลาสฉนวน | ~ | A(105℃) | |
| 12 | อุณหภูมิเพิ่มขึ้น | K | 65 | |
| 13 | วัสดุขดลวด | ~ | อลูมิเนียม/อลูมิเนียม | |
| 14 | วัสดุแกน | ~ | เหล็กซิลิคอน | |
| 15 | ของเหลวฉนวน | ~ | น้ำมันแร่ | |
| 16 | ขนาด | มม. | 625*730*1150 | สำหรับการอ้างอิงเท่านั้น |
| 17 | น้ำหนัก | กก. | 320 | |
| 18 | สภาพการบริการ | ~ | กลางแจ้ง | |
| 19 | ระดับน้ำทะเล | ม. | ≤1000 | |
| 20 | มาตรฐาน | ~ | CSA C2.2-06/CSA 802 |
การวาด
ประโยชน์หลักของมาตรฐาน CSA สำหรับหม้อแปลงไฟฟ้าจำหน่าย
ข้อมูลจำเพาะ
| หม้อแปลงไฟฟ้าแช่น้ำมันเฟสเดียว 10kva-333kva | ||||||
| พิกัดความจุ(kVA) | สูง | แรงดันไฟฟ้าต่ำ(v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อิมพีแดนซ์ไฟฟ้าลัดวงจร(%) | ประสิทธิภาพ |
| แรงดันไฟฟ้า(v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
กระบวนการผลิต
|
