หม้อแปลงไฟฟ้าแบบติดเสา

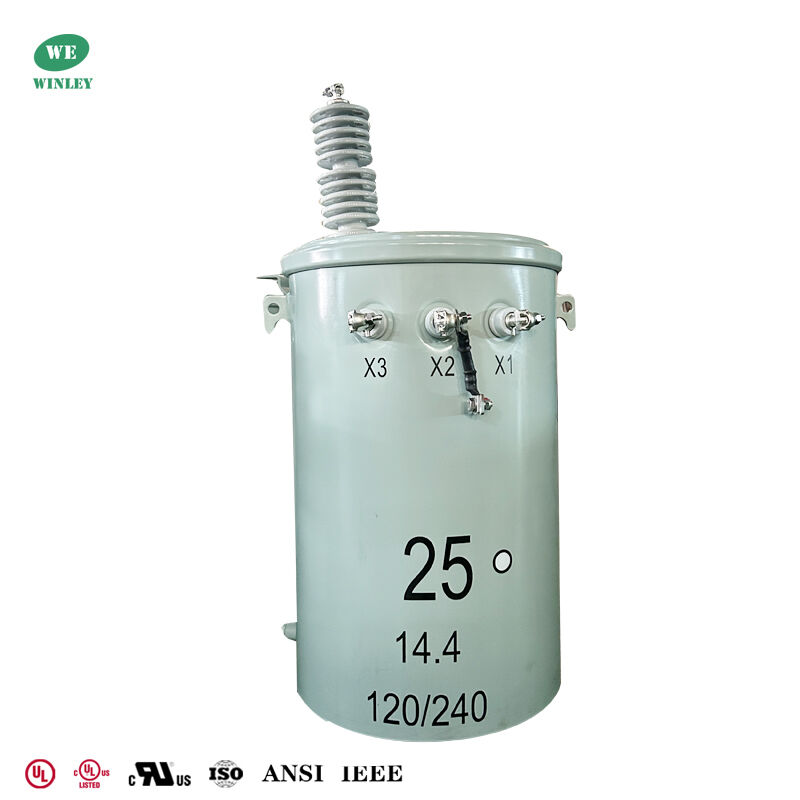

25kva Pole Mounted Transformer oil immersed power transformer 13.85KV CSA C2.2-06 Standard

ประเภททั้งหมด

เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน

เครื่องแปลงที่ติดตั้งพัดระยะเดียว

เครื่องปฏิกรณ์สามเฟส

ติดต่อเรา

Mr. Steven

steven@winley-electric.com

86-18650108051

ติดต่อตอนนี้

25kva Pole Mounted Transformer oil immersed power transformer 13.85KV CSA C2.2-06 Standard

ชื่อแบรนด์:	WINLEY
เลขรุ่น:	D-25/13.85
ขั้นต่ำ:	1ยูนิต
ราคา:	$1000-$10000
รายละเอียดการบรรจุ:	กรณีไม้อัด
เงื่อนไขการจ่ายเงิน:	ที/ที

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

UL/cUL, CE, ISO

ประเภทหม้อแปลงไฟฟ้า:

หม้อแปลงไฟฟ้าแบบติดเสา

พิมพ์:

ประเภทธรรมดา

ความจุ:

25 เควีเอ

แรงดันไฟฟ้าหลัก:

13856GrdY/8000

แรงดันไฟฟ้าทุติยภูมิ:

120/240

วิธีการทำความเย็น:

โอนัน

วัสดุที่คดเคี้ยว:

อลูมิเนียม

มาตรฐาน:

ซีเอสเอ C2.2-06/ซีเอสเอ 802

สามารถในการผลิต:

1,000SET/เดือน

คําอธิบายสินค้า

25kva Pole Mounted Transformer oil immersed power transformer 13.85KV CSA C2.2-06 Standard cUL Certified

Winley Electric’s 25 kVA single‑phase pole‑mounted transformer is a compact, rugged solution designed for Canadian overhead distribution needs. CUL certified to Canadian/North American standards and backed by a 30‑day delivery promise, this unit meets utilities’ and contractors’ requirements for reliability, code compliance, and fast turnaround.

25kva Pole Mounted Transformer oil immersed power transformer 13.85KV CSA C2.2-06 Standard 0

Winley Electric's pole-mounted transformer UL and CUL certificates

UL certification cUL certification

Key specifications

Type: Pole‑mounted (conventional)
Capacity: 25 kVA
Phase: Single‑phase
Primary voltage: 13,856 V GrdY/8,000 (Grounded Wye)
Secondary voltage: 120/240 V (additive polarity, vector group Ii6)
Primary bushing: 15 kV class, BIL 95 kV porcelain
Secondary terminal: (3) 1.2 kV class, BIL 30 kV 2‑hole spades
Tap changer: Off‑circuit, range ±2 × 2.5%
Cooling: ONAN
Frequency: 60 Hz
Insulation class: A (105 °C), Temp rise 65 K
Losses: No‑load 104 W; Load (85 °C) 377 W
Impedance: 1.5–3.0%
Windings: Aluminum/Aluminum; Core: Silicon steel
Insulation fluid: Mineral oil; Tank: Coated steel (Munsell 5BG grey)
Dimensions (approx.): 510 × 590 × 1100 mm; Weight ≈ 240 kg
Service: Outdoor, ≤1000 m altitude
Standards: CSA C22.2 (CSA C2.2‑06/CSA 802) — CUL certified

Technical drawings

25kva Pole Mounted Transformer oil immersed power transformer 13.85KV CSA C2.2-06 Standard 4

Benefits summary

CUL certified for Canadian acceptance and safety compliance
Industry‑leading 30‑day delivery to meet tight schedules and emergency needs
Compact, durable design for straightforward pole mounting and reduced labor time
Low losses and proven materials for efficient, long service life
Field‑ready terminals and off‑circuit taps for flexible voltage adjustment

Specifications

10kva-333kva Single-phase oil immersed transformer
Rated Cap acity(kVA)	High	Low Voltage(v)	Connection Symbol	Standard	Short-circuit impedance(%)	Efficiency
	Voltage(v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	1.8-4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

Production process
