| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ZGS-112.5/4.16 |
| ขั้นต่ำ: | 1ยูนิต |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

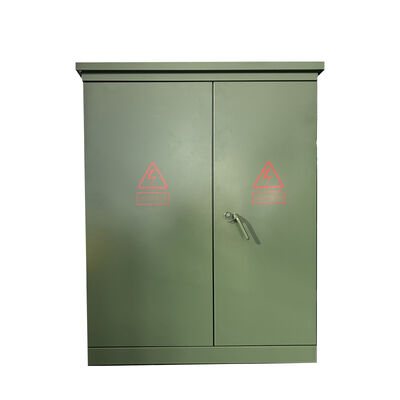

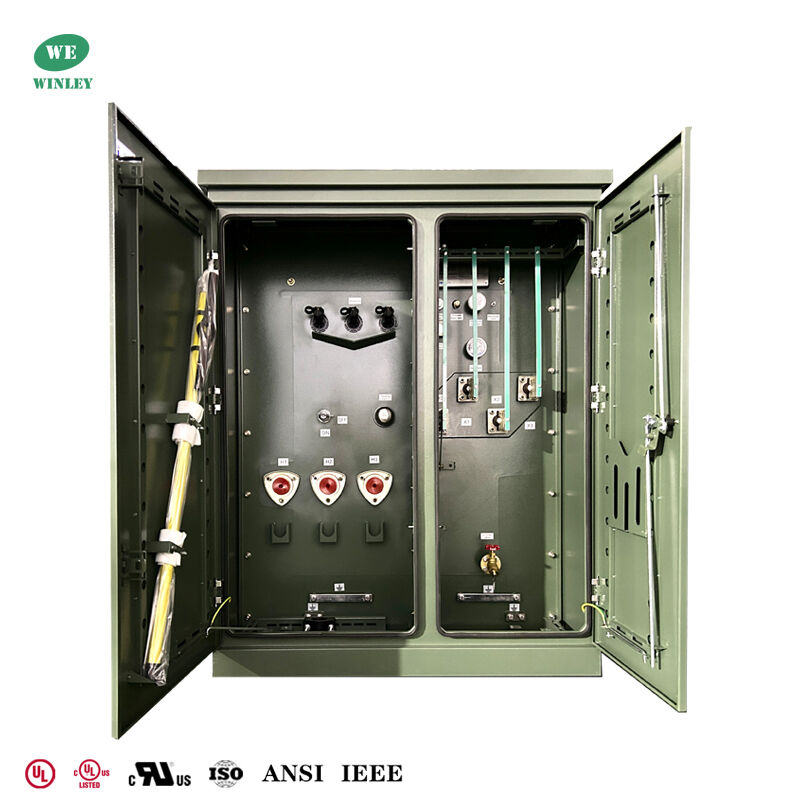

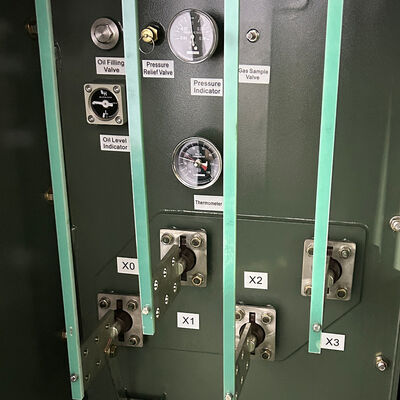

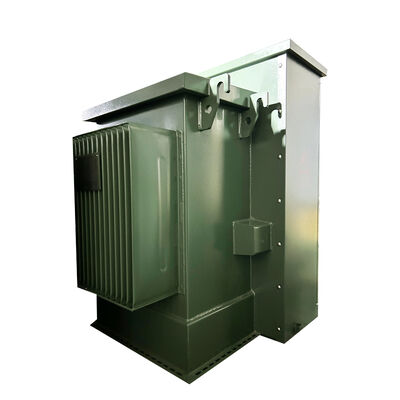

หม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดิน 112.5kva สามเฟส 4160V ถึง 208V หม้อแปลงจำหน่ายน้ำมันแบบติดตั้งบนพื้นดินได้รับการรับรอง UL/CUL
หม้อแปลงไฟฟ้าสามเฟสแบบติดตั้งบนพื้นดินนี้มีโครงสร้างแบบแบ่งส่วนและบรรจุของเหลว ออกแบบมาโดยเฉพาะสำหรับการใช้งานแบบป้อนแบบเรเดียล ด้วยกำลังไฟพิกัด 112.5 KVA ทำงานที่ความถี่ 60 Hz มีกลุ่มเวกเตอร์ Dyn1 แรงดันไฟฟ้าหลัก 4160V และแรงดันไฟฟ้าทุติยภูมิ 208Y/120V — เหมาะอย่างยิ่งสำหรับการตอบสนองความต้องการการจ่ายพลังงานของสถานการณ์เชิงพาณิชย์และอุตสาหกรรม
ทำไมต้องเลือกเรา
WINLEY นำเสนอหม้อแปลงไฟฟ้าแบบติดตั้งบนพื้นดินสามเฟสที่เติมของเหลวครบวงจร ซึ่งเป็นไปตามมาตรฐาน ANSI®/IEEE® และได้รับการรับรอง UL/cUL ด้วยแรงดันไฟฟ้าสูงสุด 34.5 kV และพิกัดสูงสุด 5,000 kVA หม้อแปลงเหล่านี้เหมาะสำหรับการใช้งานแรงดันไฟฟ้าสูงและกำลังไฟขนาดใหญ่ เช่น สถานีย่อยและระบบไฟฟ้าอุตสาหกรรม การออกแบบแบบแช่น้ำมันช่วยให้มั่นใจได้ถึงประสิทธิภาพและความเสถียรที่เหนือกว่าในสถานการณ์ที่มีภาระสูงและแรงดันไฟฟ้าสูง
ใบรับรอง UL ใบรับรอง cUL
ข้อมูลหลัก
| ประเภทหม้อแปลง | ติดตั้งบนพื้นดิน, ประเภทแบ่งส่วน |
| การกำหนดค่าหม้อแปลง | ติดตั้งบนพื้นดินแบบเติมของเหลว |
| ประเภทการป้อนหม้อแปลง | การป้อนแบบเรเดียล |
| เฟส | สามเฟส |
| ความจุ | 112.5 KVA |
| กลุ่มเวกเตอร์ | Dyn1 |
| แรงดันไฟฟ้าหลัก | 4160V |
| แรงดันไฟฟ้าทุติยภูมิ | 208Y/120 |
| ความถี่ | 60 Hz |
| อุณหภูมิเพิ่มขึ้น | 55/65°C |
| คลาสการระบายความร้อน | ONAN; ระบายความร้อนด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | เป็นไปตามมาตรฐาน DOE 2016, เป็นไปตามมาตรฐาน ANSI/IEEE |
| วัสดุขดลวด | ทองแดง |
| การสูญเสียขณะไม่มีโหลด (เป็นวัตต์) | +/- 260W |
| การสูญเสียขณะโหลดเต็มที่ (เป็นวัตต์) ที่ 100% | +/- 1,300W |
แบบร่างทางเทคนิค
การใช้งาน
Sคุณสมบัติ
| กำลังไฟพิกัด (KVA) |
แรงดันไฟฟ้าสูง (KV) |
แรงดันไฟฟ้าต่ำ (V) |
การสูญเสียขณะไม่มีโหลด (W) |
การสูญเสียขณะมีโหลด (W) |
ความสูง (mm) |
ความลึก (mm) |
ความกว้าง (mm) |
น้ำหนัก (กก.) |
น้ำหนัก (ปอนด์) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or อื่นๆ |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
กระบวนการผลิต
|
